TolAnalyst是SolidWorks中一个插件的功能，其主要的作用是计算装配体中零件尺寸的公差对于装配后整体公差的影响，并利用统计公差公式对结果进行研究（Toleranceanalyst）。

简单来讲就是通过零件中的公差值来得到装配体的累计公差，并且利用其功能查询出影响累计公差关键公差值，以便用户来解决类似的问题。

我们可以使用TolAnalyst工具进行装配体的公差分析和研究

TolAnalyst 应用的基础知识点

尺寸链（Dimensional Chain）

在零件加工或机器装配过程中，由互相联系的尺寸按一定顺序首尾相接排列而成的封闭尺寸组

组成尺寸链的各个尺寸称为尺寸链的环。

其中，在装配或加工过程最终被间接保证精度的尺寸称为封闭环，其余尺寸称为组成环。

尺寸链的主要特征

其一为封闭性，由有关尺寸首尾相接而形成。

其二为关联性，有一个间接保证精度的尺寸，受其他直接保证精度尺寸的支配，彼此间有确定的函数关系。

如何开始使用solidworks的公差分析功能

TolAnalyst分析工具包含在SolidWorks Professional版本及以上版本中

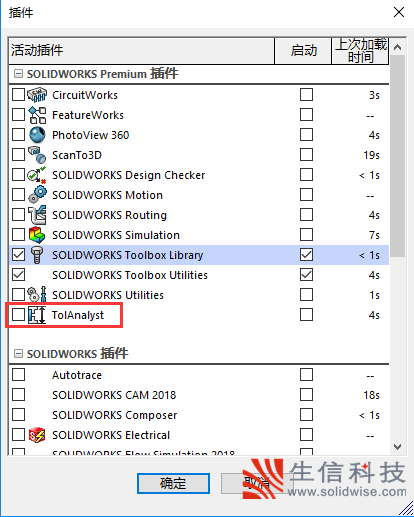

要使用TolAnalyst分析工具需要在插件中开启其功能

TolAnalyst 软件操作

在进行分析前对零件的准备

TolAnalyst的分析是基于尺寸的公差，其提取的参数来源于零件中的DimXpert尺寸，所以在分析之前我们需要对零件进行DimXpert的尺寸标注。

研究目标:间隙需求

脚轮轴支撑中两个安装孔大小为11mm，孔之间的名义安装尺寸为105mm。

我们需要研究装配体过程中螺钉是否可以顺利的穿过安装孔使顶盘和脚轮轴连接。

我们计算最糟情形条件，来确定顶盘安装孔的距离大小。

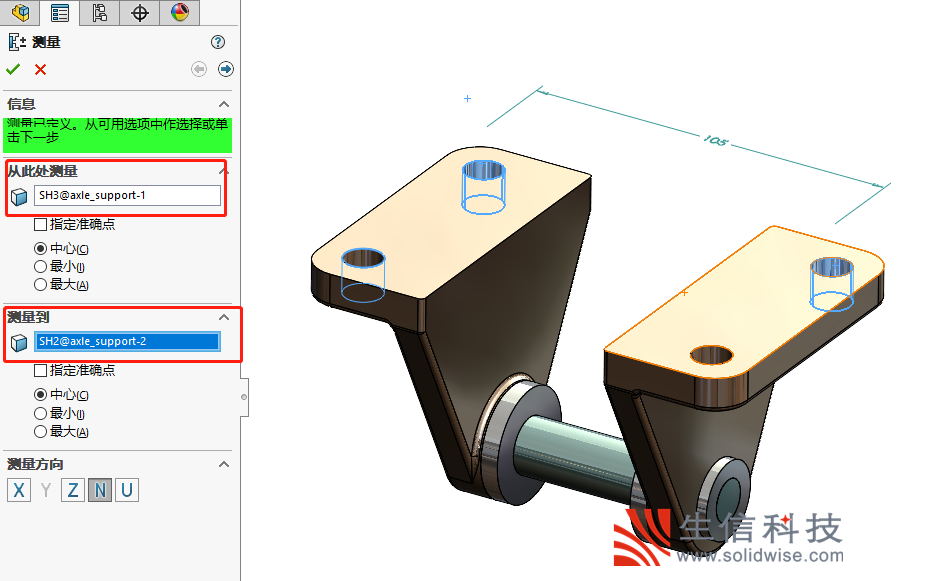

1. 生成被定义为两个 DimXpert 特征间距离的测量值。

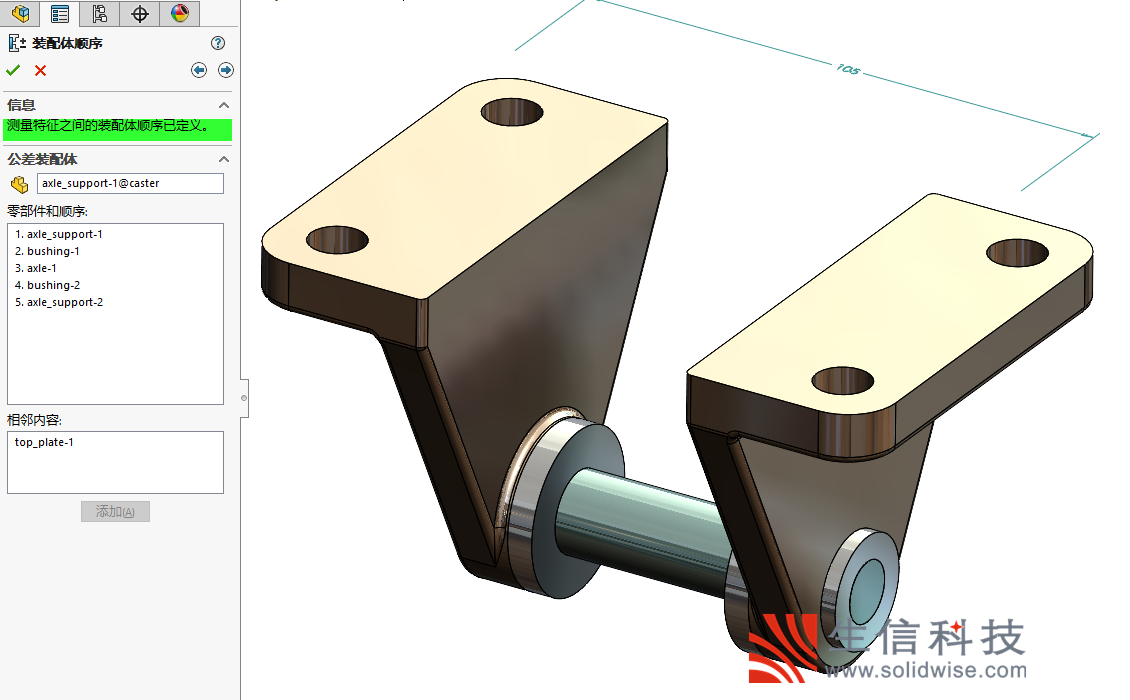

2. 生成装配体顺序，它是在测量特征之间建立公差链的装配体零件的按序选择。

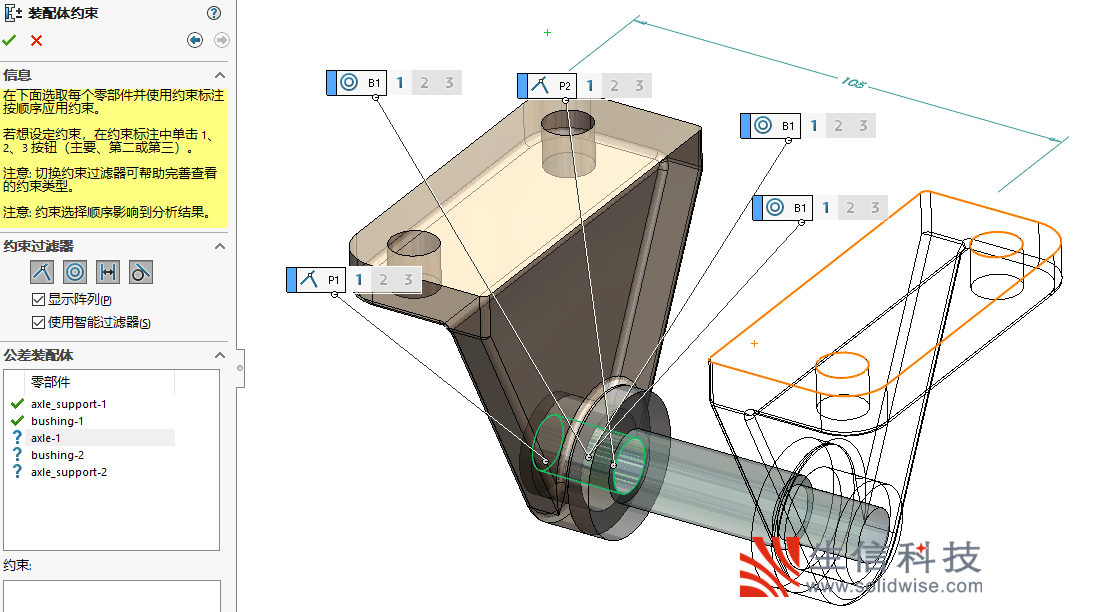

3. 向每个零件应用约束。约束定义每个零件如何放置或配合到简化装配体内。

4.获得结果，评估测量值。

分析结果

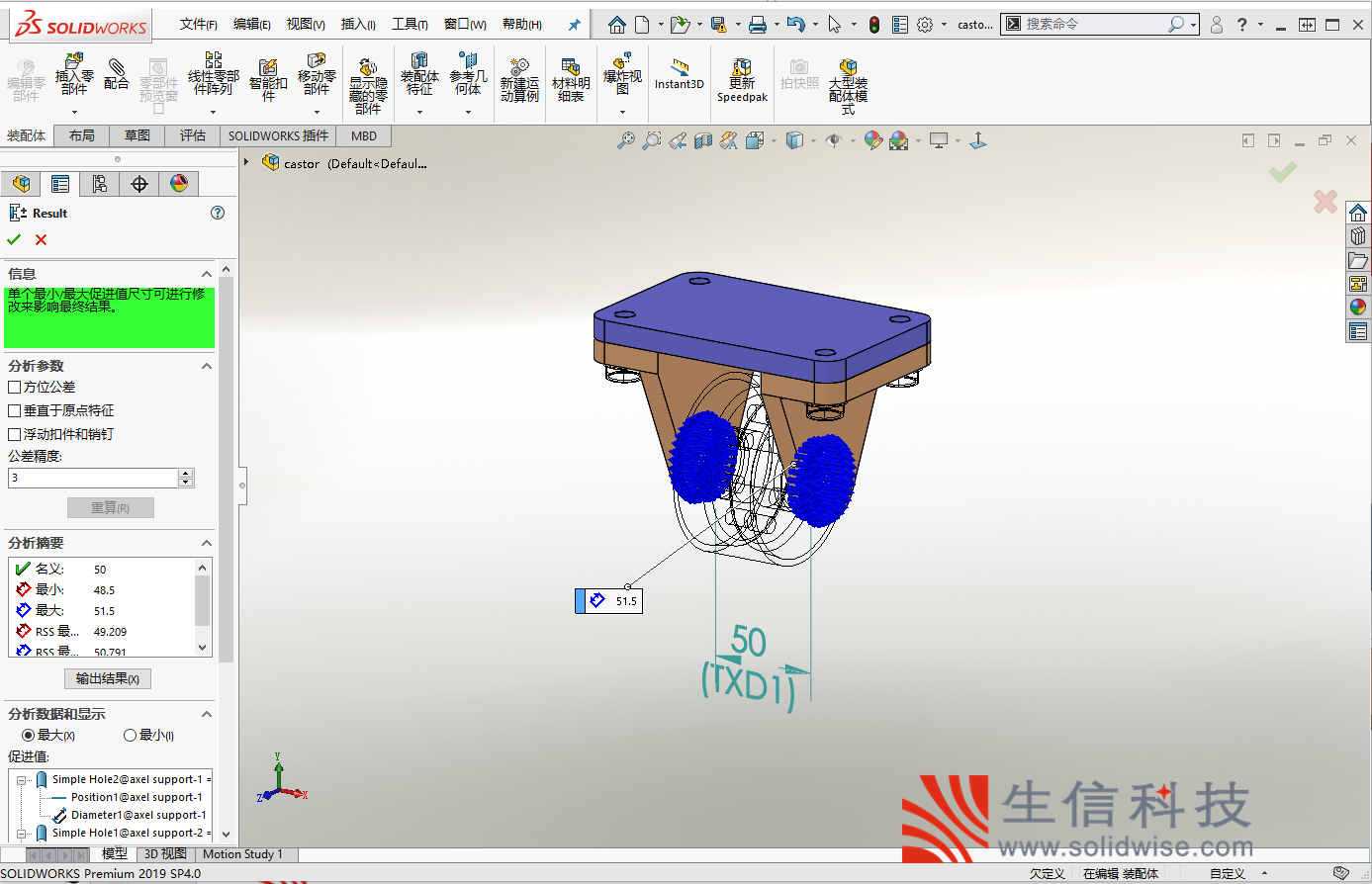

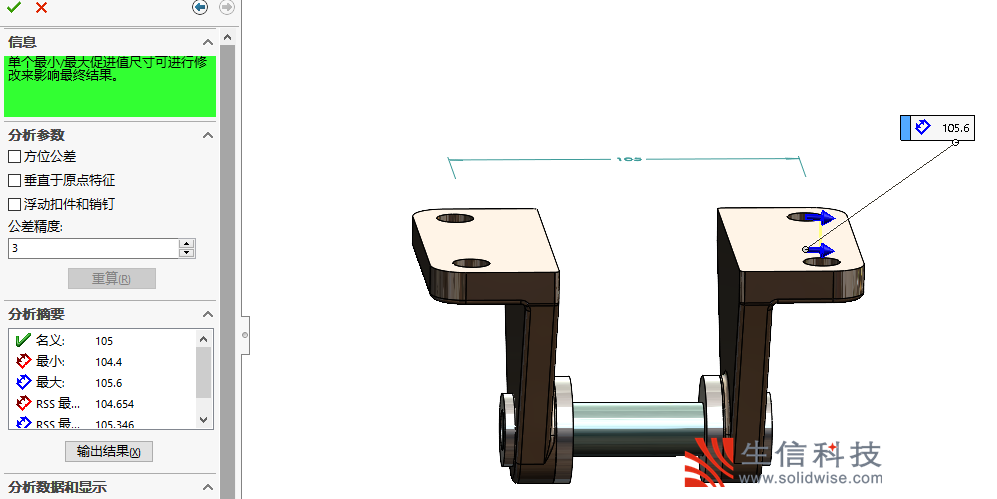

审阅列举在分析摘要下的数据：

名义: 105

zui小: 104.4

zui大: 105.6

RSS zui小值: 104.654

RSS zui大值: 105.346



应用到三个促进值的公差累积引发出 105 =+/- 0.6 的蕞大/最小条件。

审阅列举在分析数据和显示下的促进尺寸。

套管和轴有信息出现。

应用到三个促进值的公差累积引发出 105 =+/- 0.6 的蕞大/最小条件。

给顶盘螺纹孔的虚拟大小添加最糟情形下的公差层叠。

通过给顶盘上螺纹孔的位置公差添加螺纹大小来决定螺纹孔的虚拟大小。

螺钉大小 + 位置公差 = 螺纹孔的虚拟大小

10.00 mm + 0.25 mm = 10.25 mm

使用此公式计算最小间隙孔大小：

 螺纹孔的虚拟大小 + 公差堆叠（从分析摘要中）= 最小间隙孔大小

10.25 mm + 0.60 mm = 10.85 mm
