作为一个设计工程师，在很多时候我们会接触到无参数模型。无参数模型是如何产生的？目前市场上有多款用于工程设计的三维设计软件，每个软件都会使用其自己独特的建模器，这也导致了不同三维设计软件之间的文件是无法互通的，因为使用不同建模器生成的文件在不同的三维设计软件上是无法直接读取的。这时候为了可以互通交流文件，我们一般会使用通用格式作为中间文件进行传输，比如igs、step等格式，但是一旦使用这些格式进行文件传输就会出现无参数模型，因为在文件传输过程中这些通用格式文件都是通过模型外形数据进行的，所以当通过标准格式文件传输后，文件只会保留其模型的三维外形，而无法保留其建模特征。

对于设计产品设计师而言，或多或少都会接触到前面所说的无参数模型，问题在于我们如何对于一个没有参数特征的文件进行所需要的编辑。

下面我们就来介绍一些常用的对于无参数模型进行修改的方法。

l  圆角的调整

如何对无参数模型进行圆角的调整

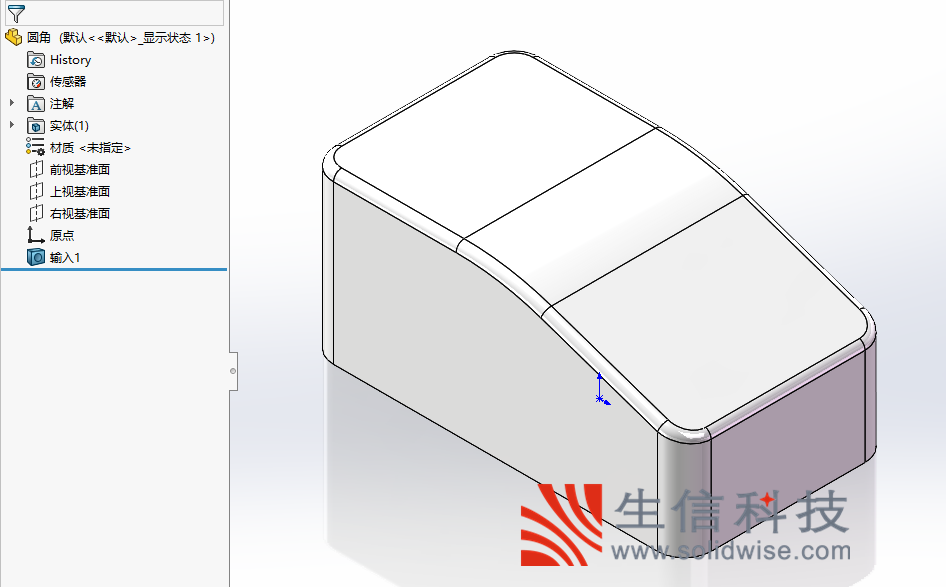

这是一个典型的无参数模型，设计树中只有一个输入特征，没有任何其他特征信息，我们现在要对这个零件上的圆角进行修改，我们希望对零件顶面上的一圈连续圆角进行尺寸修改，我们改如何进行。

对于无参数模型，我们无法直接修改其圆角尺寸，所以我们可以通过先删除，然后再添加的方法来实现

我们使用曲面工具条上的删除面功能来去除掉原来的圆角

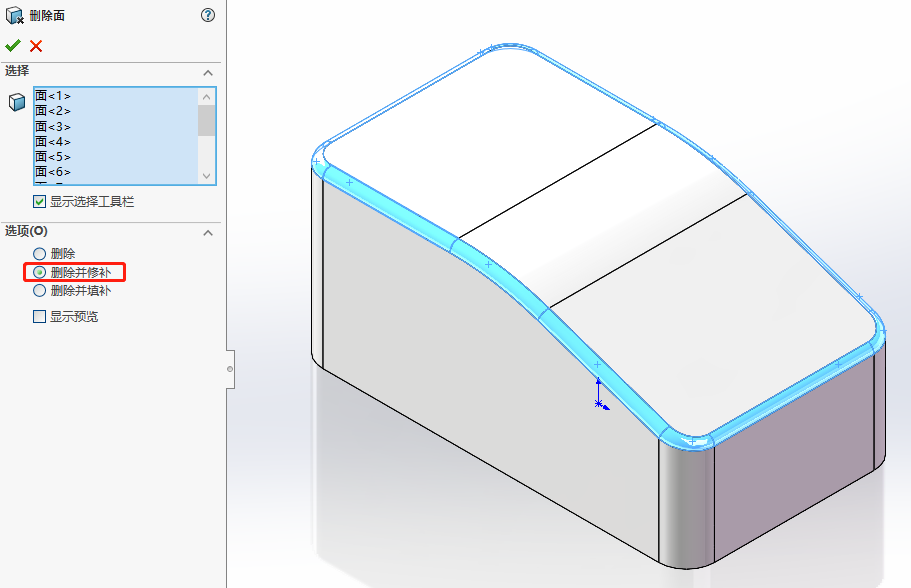

在其对话框中，我们选择删除并修补项目，并选中我们需要修改的圆角面

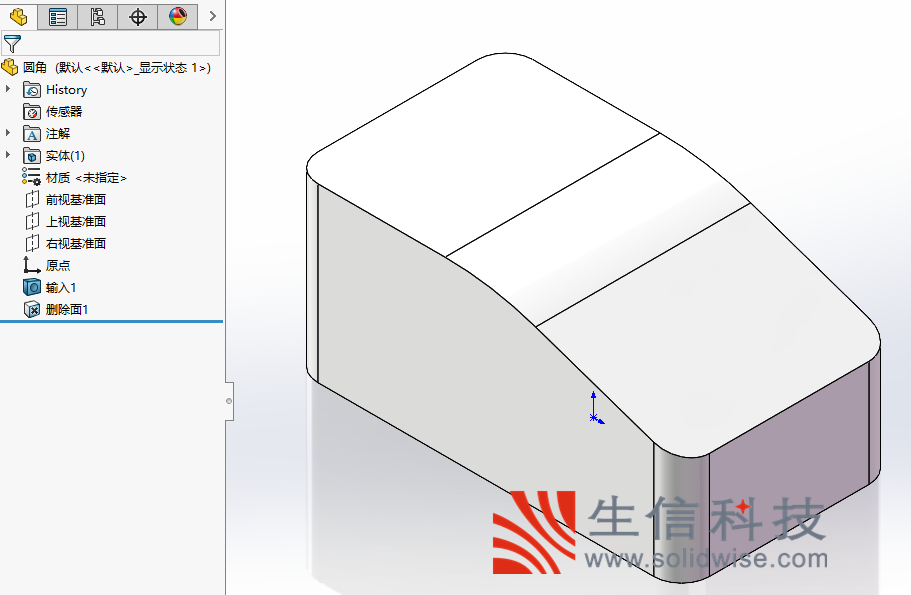

进行删除后我们就可以在需要的位置上从新添加新的圆角，此时我们就可以调整其尺寸大小了

这里我们需要注意一点，由于圆角是一个非常复杂的成型功能，所以并不是所有的圆角都可以通过删除的方法直接去除，尤其是一些复杂圆角。

l  模型尺寸修改

如何对无参数模型的大小尺寸进行修改

我们还是以这个模型为例子，如果我们需要修改其长度尺寸，那我们改如何操作呢

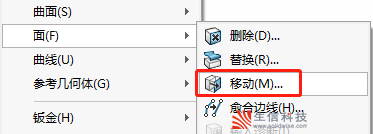

我们可以使用移动面的命令来进行模型尺寸的修改，其命令位于菜单栏--插入--面

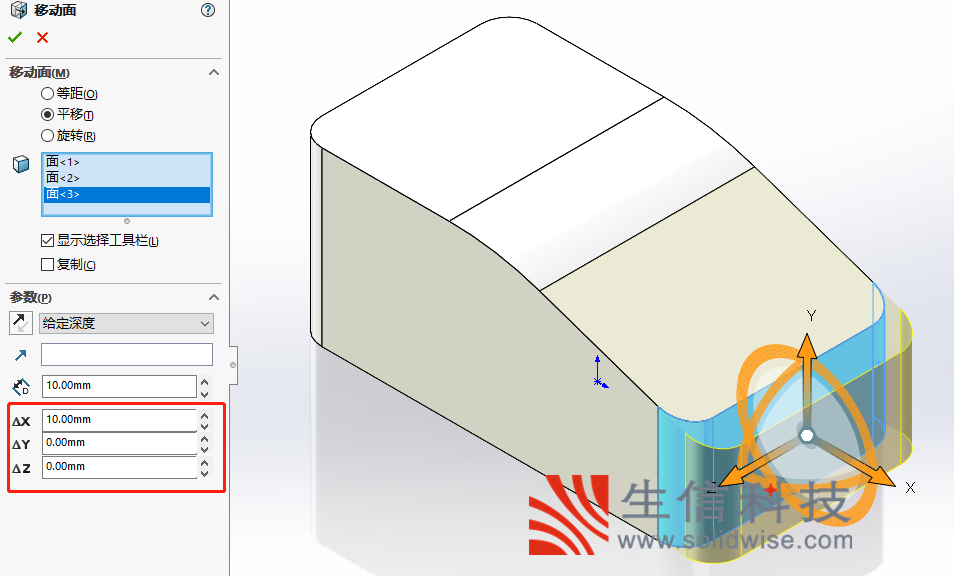

我们选择平移，并且把需要改变尺寸的面选中，使用提供的坐标轴进行修改，或者填入需要修改的尺寸数字

同样使用移动面的命令，我们也可以来调整孔的大小及位置

l  修改外形

有时我们需要对无参数模型上一个比较大的面进行重新设计，我们需要使用一个完全不同的外形更新原本的零件

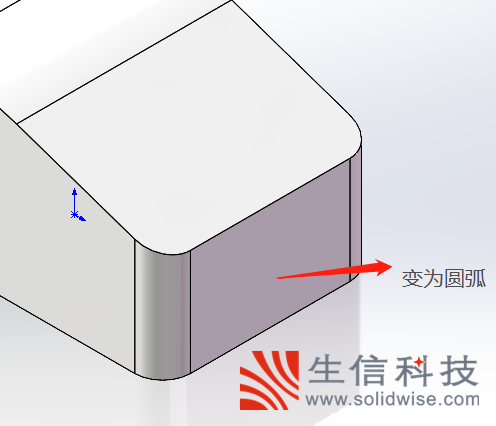

比如我们现在想把这个零件前部的形状从直面变为圆弧面

我们可以使用替换面的方法来实现，但是这里我们要注意，由于这个面的两侧已经有了圆角，我们所做的面修改会被圆角所影响，所以一般在操作的时候需要先把圆角去除

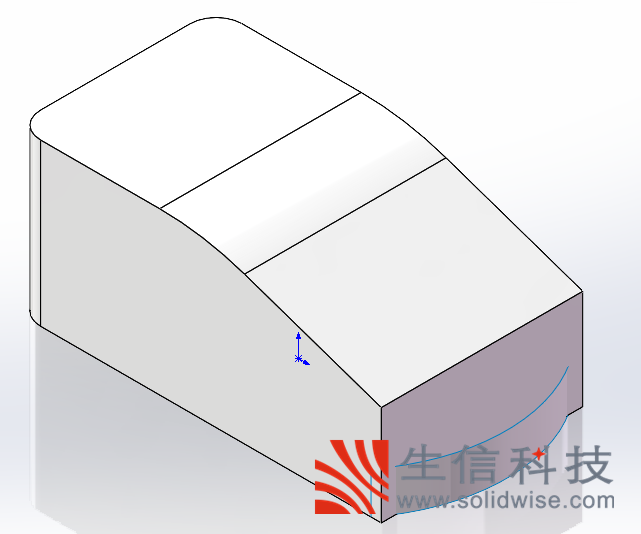

在除去圆角后，我们可以把需要修改的外形建立出来，我们使用曲面拉伸的方法建立需要修改的面

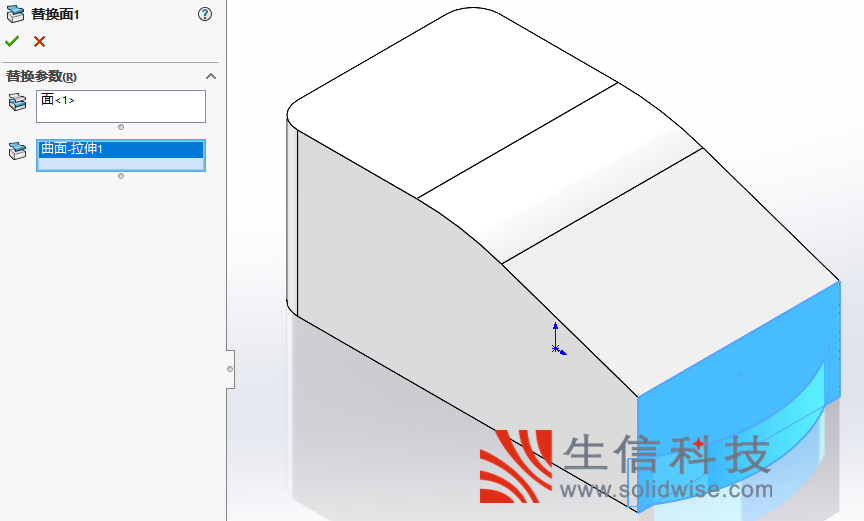

建立完以后我就可以使用替换面的方法是原先模型上的外形用我们建立的曲面来替换，其命令位于菜单栏--插入--面

分别选择需要被替换的面，和由于替换的面来实现

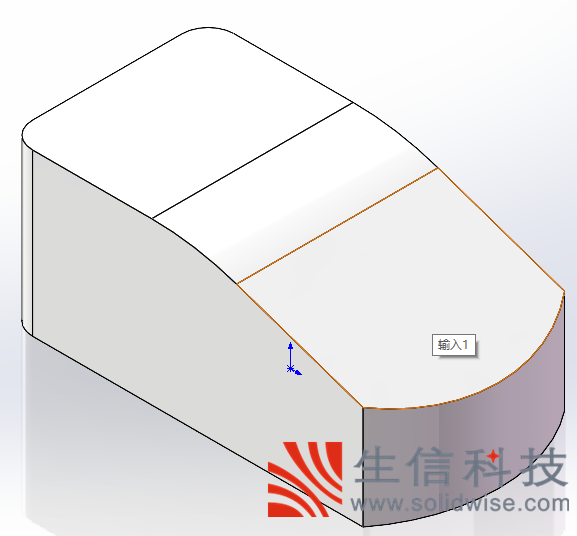

之后我们就可以获得修改后的模型

利用上面我们所提到的方法，我们可以对无参数模型进行修改，但是我们要记住对于无参数模型的修改根据零件的不同，需要使用不同的方法，要根据具体情况选择合适的方法，才能事半功倍，得到满意的结果。
