如何用SOLIDWORKS来创建波纹管
发布时间:2021-12-01      信息来源:      浏览次数:
如何用solidworks来创建波纹管?以下文为例(单位均为mm):

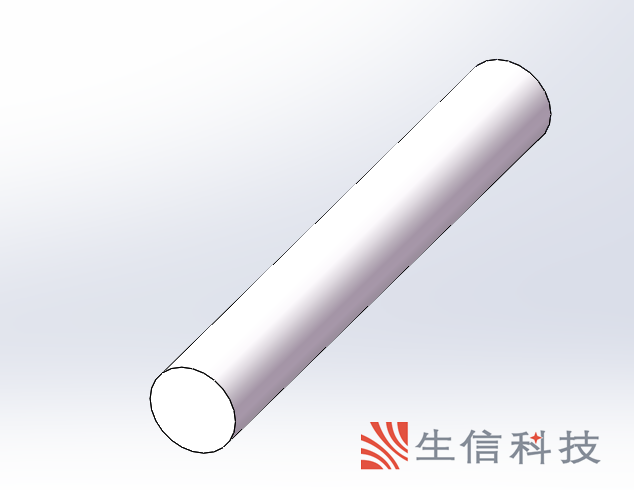

第一步,打开solidworks2020,在前视图上创建一直径为50的圆,然后进行拉伸凸台,拉伸深度为350,完成圆柱创建,如图1所示。

用solidworks创建波纹管

图1

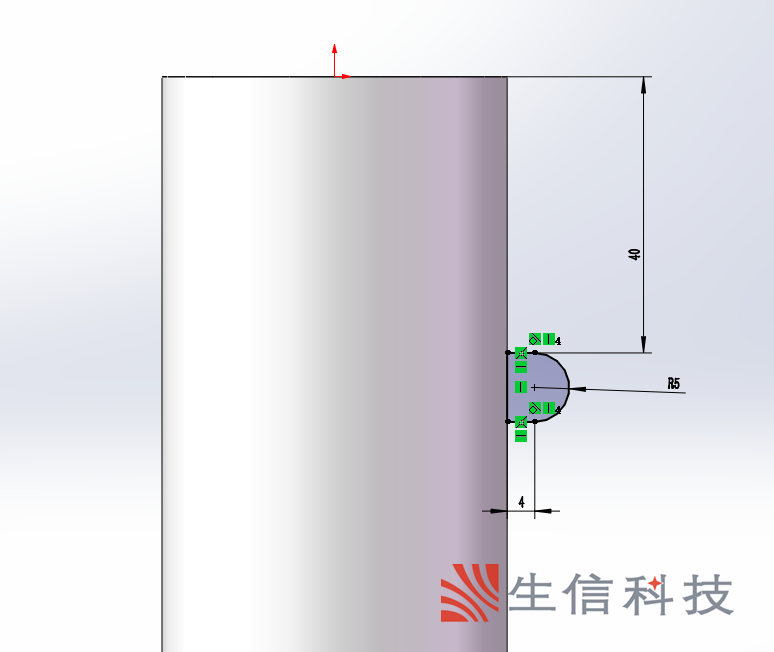

第二步,在上视图方向上绘制草图,如图2所示。


用solidworks创建波纹管
图2

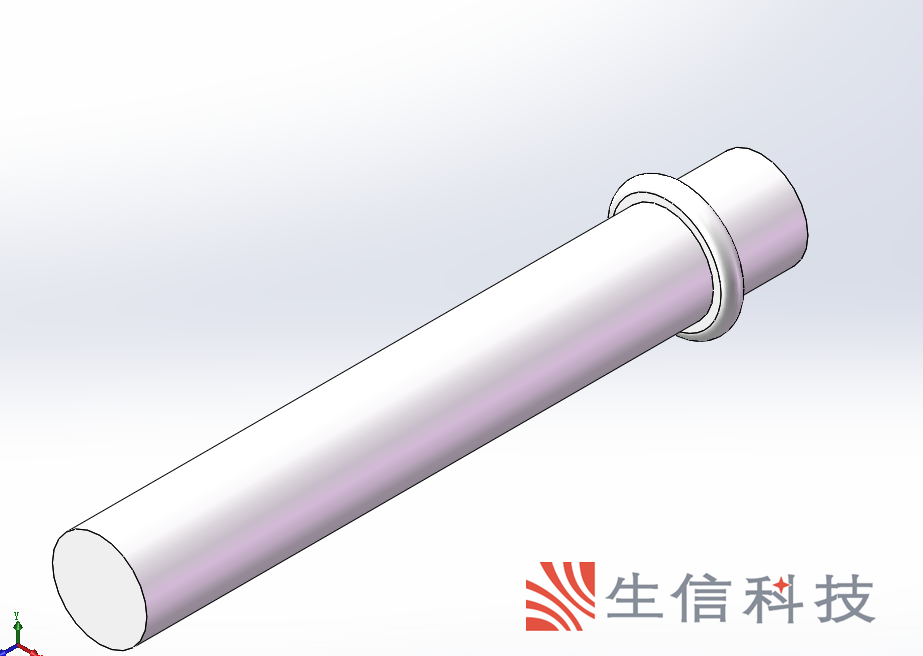

第三步,退出草图,选择旋转凸台命令,选择圆柱的轴线为旋转中心,完成旋转命令。


用solidworks创建波纹管
图3

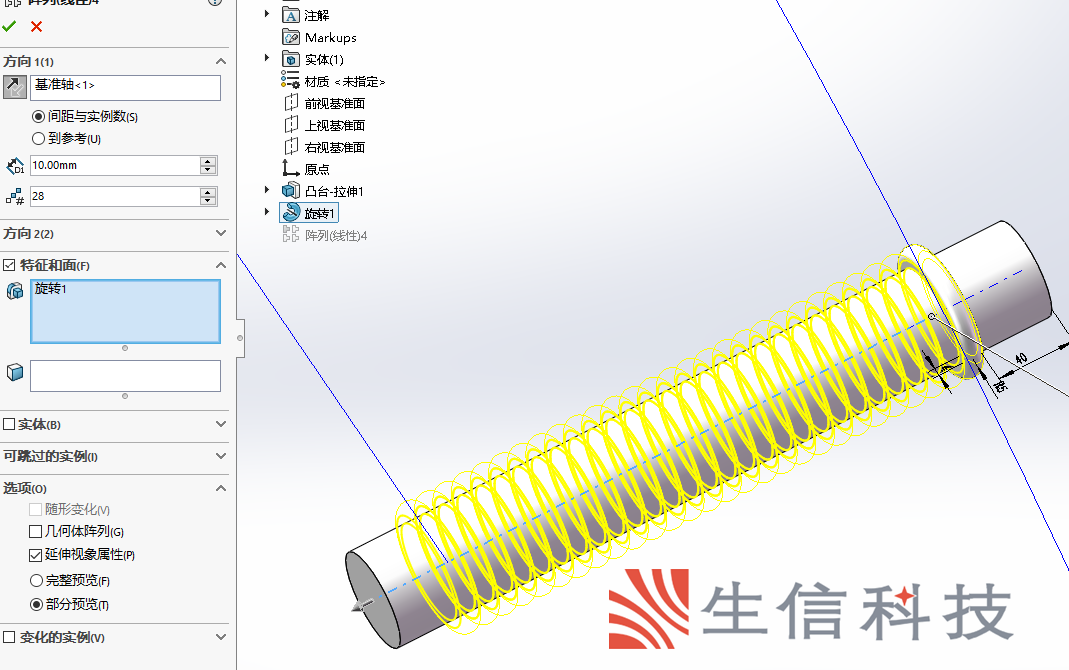

第四步,进行线性阵列,选择临时轴,阵列间距为10,实例数为28,阵列特征为旋转,如图4所示

怎样用solidworks创建波纹管
图4

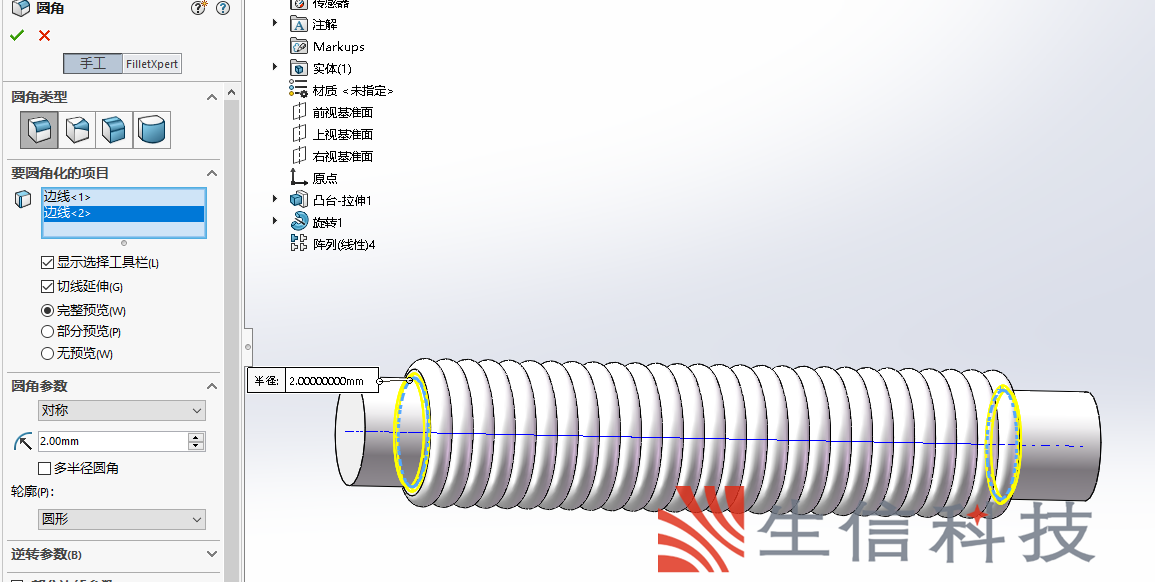

第五步,两侧边线进行倒圆角,大小如R2,如图5所示

怎样用solidworks创建波纹管
图5

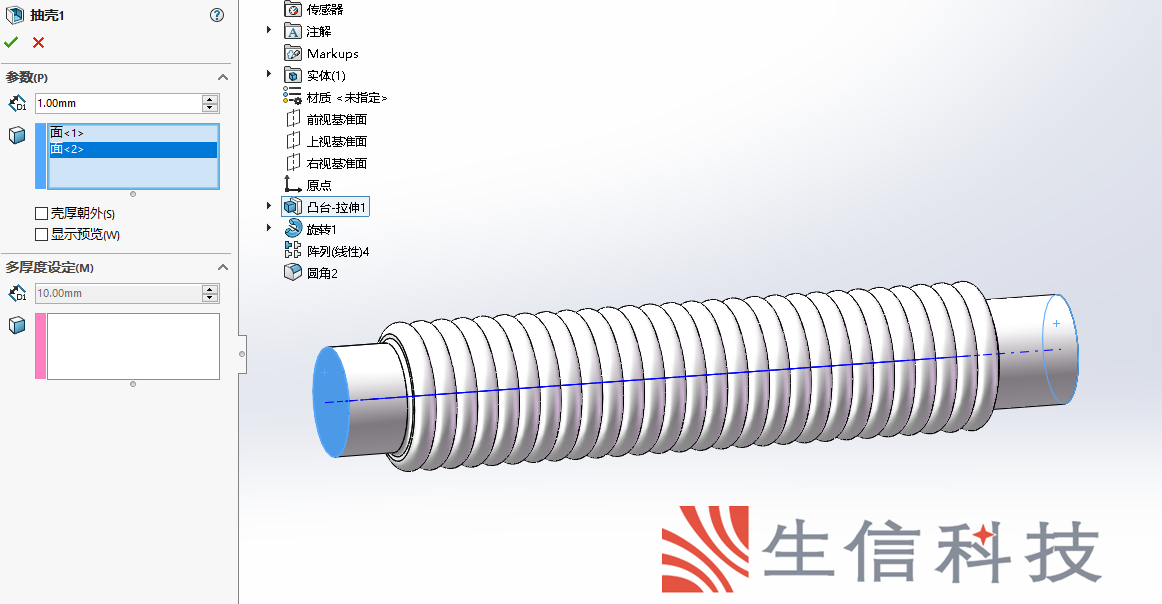

第六步,选择抽壳,厚度为1,选择要移除的面,如图6所示


怎样用solidworks创建波纹管

图6

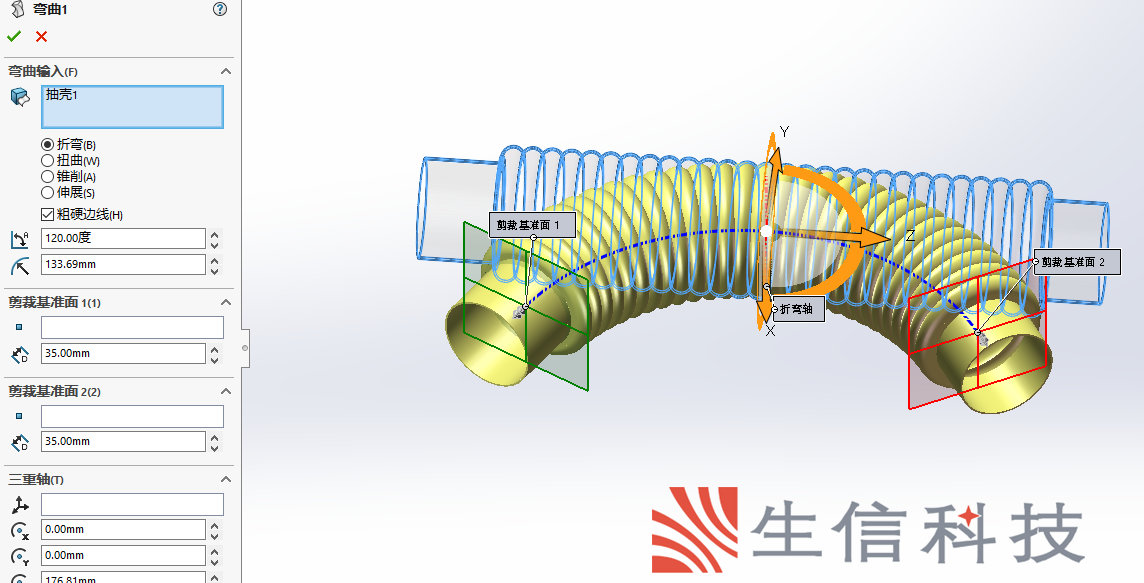

第七步,选择插入-特征-弯曲,设置弯曲角度为120°,两个剪裁距离均为35,,如图7所示,完成操作。

创建波纹管
图7

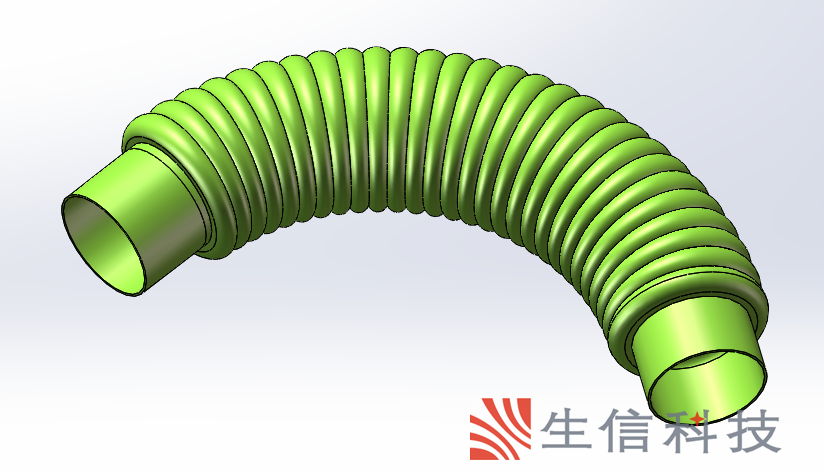

蕞后,可以调节颜色,得最终模型如图8.

创建波纹管
图8
