介绍在使用SOLIDWORKS工程图转换为dwg文件过程中如何设置图层映射。

1.使用SolidWorks打开工程图文件，如图1。

图1

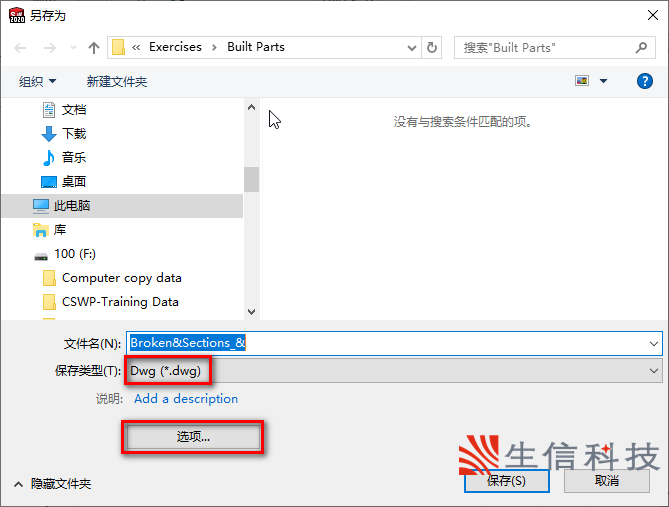

2.选择另存为dwg文件，点击选项按钮，如图2。

图 2

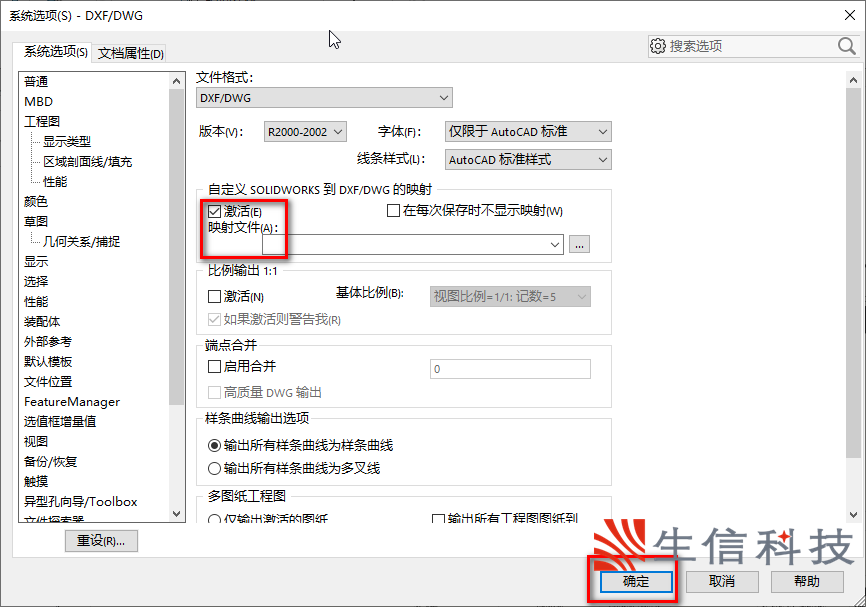

3.弹出的对话框，勾选自定义SolidWorks到dxf/dwg映射下面的激活选项，单击确定。如图3。

图3

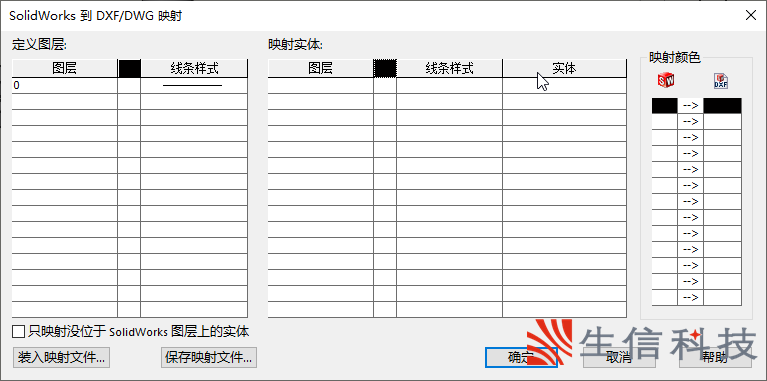

4.此时弹出SOLIDWORKS到DXF/DWG映射设置对话框，如图4。

图4

5.在定义图层设置卡中分别设置图层名称、图层颜色、线条样式。例如轮廓线、中心线、标注、虚线、剖面线等。

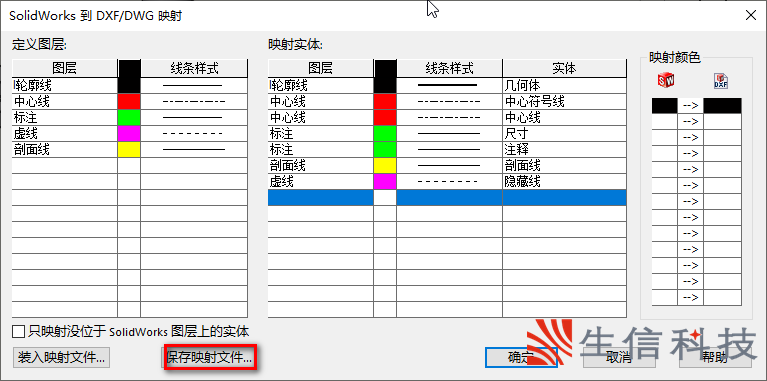

设置完成后在映射实体设置卡中设置SolidWorks中实体和AutoCAD中的图层对应关系，全部设置完成后如图5所示。

图5

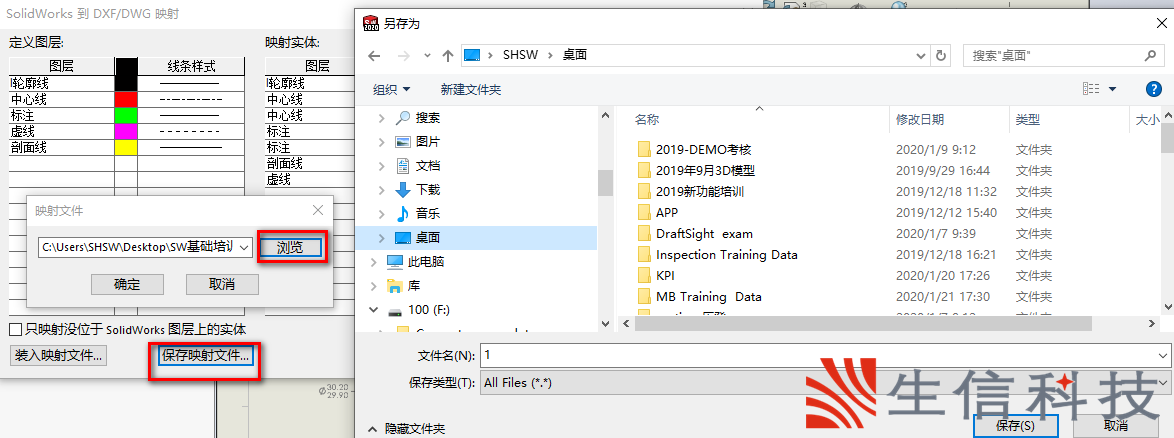

6.设置完成后我们也可以保存映射文件，方便以后和他人重复使用，如图6。

图6

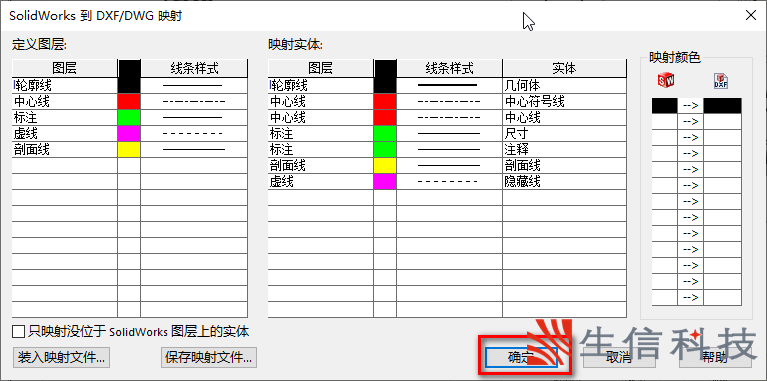

7.全部完成后点击确定，软件将会自动完成转换，如图7。

图7

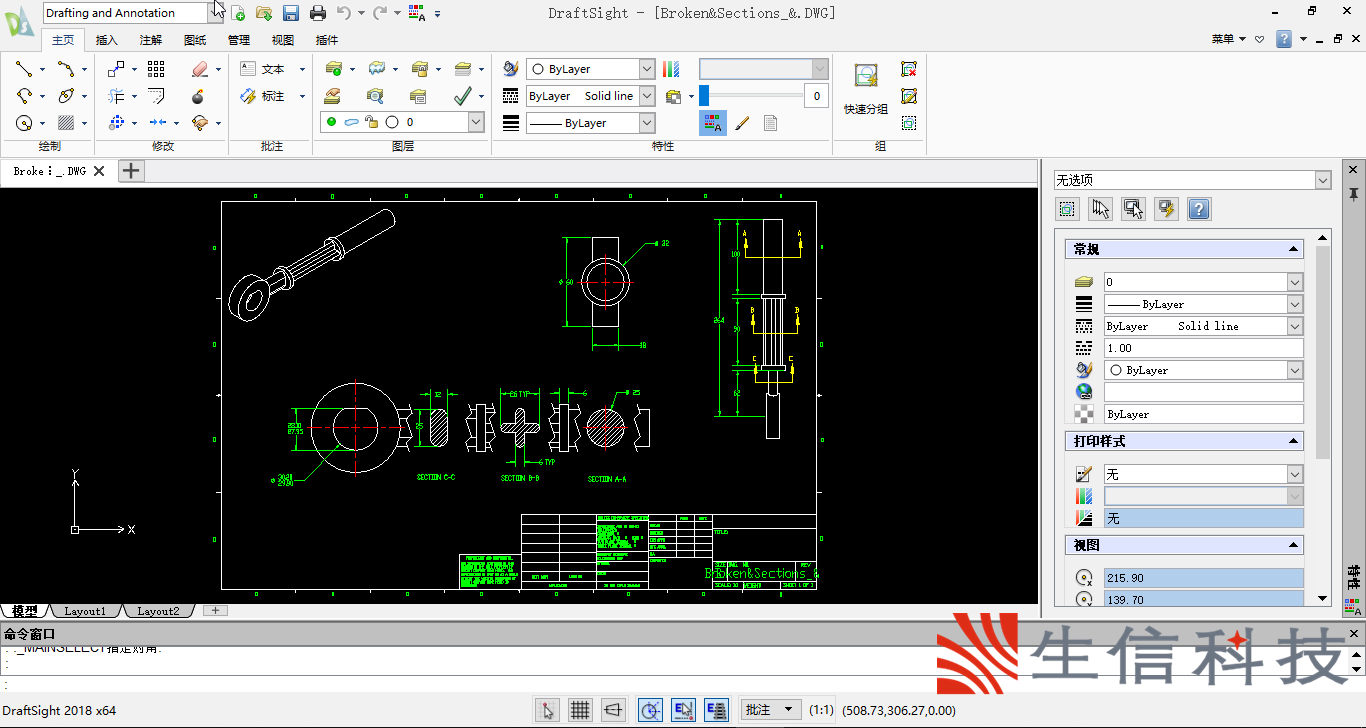

8.用DraftSight打开转换后的dwg文件，如图8。

图8

这个方法快速实现SolidWorks工程图文件转换到dwg文件。
