SolidWorks MBD是基于模型的定义的一种针对 SOLIDWORKS 的集成无纸化制造解决方案。它可帮助公司定义、组织和发布 3D 产品制造信息 (PMI)，其中包括使用行业标准文件格式的 3D 模型数据。与传统的 2D 工程图不同， SOLIDWORKS MBD 能够直接以 3D 形式引导制造流程，从而简化生产、缩短周期时间、减少错误并帮助符合行业标准。

1. 3D数据的加工信息定义

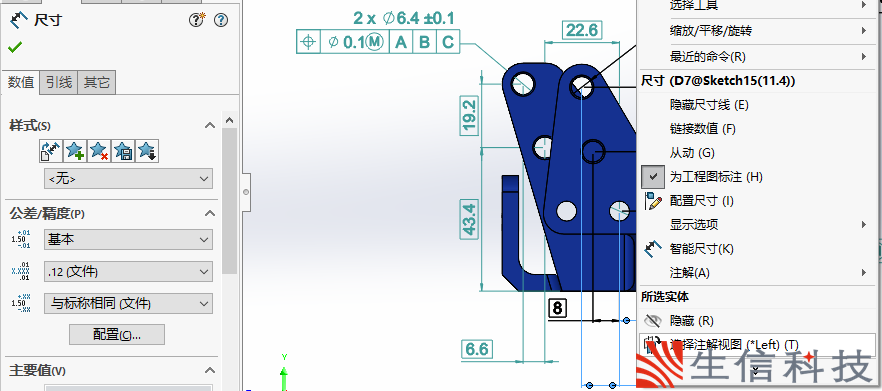

SolidWorks MBD核心是DimXpert和智能尺寸可以帮助我们在设计完成的3D数据中进行标注，实现3D加工信息的标注和定义。如尺寸、形位公差，基准、注释、粗糙度等。使用智能尺寸作3D标注时，其标注方式如2D图纸的应用方式相同。

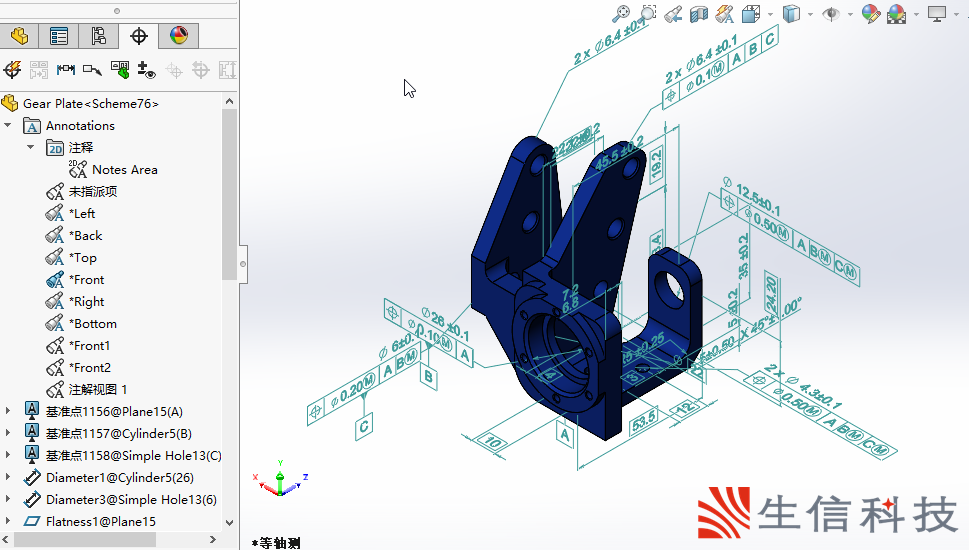

SOLIDWORKS 3D标注结果

2. 3D加工信息的组织和排版

使用SOLIDWORKS标注的出来的3D加工信息是无排版和组织，故无方便加工部门和工程师查看，故使用SOLIDWORKS MBD进行组织和排版。

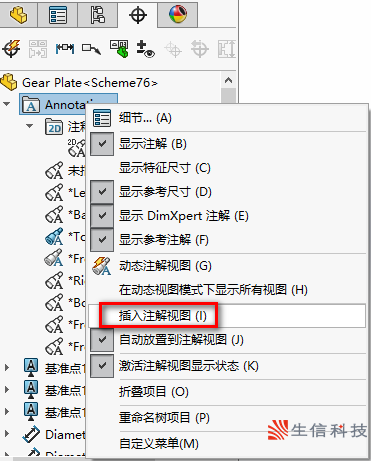

首先定义好各个注解视图，比如前视图、左视图，上视图。右键点击注解文件-插入注解视图-选择所需要的视图方向。

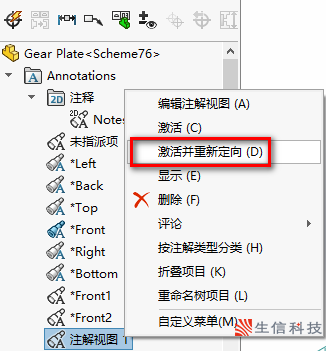

双击创建后的注解视图中或右键进行激活和重新定向。

定义尺寸或形位公差等的注解视图方向。

选择要在前视图显示的尺寸和形位公差等，按Ctrl进行多选。并点击右键弹出右键菜单中-选择注释视图-前视图。从而完成尺寸和形位公差等视图方向定义。同样以此方法完成其它视图尺寸的组织和排版。如右视图和上视图等。

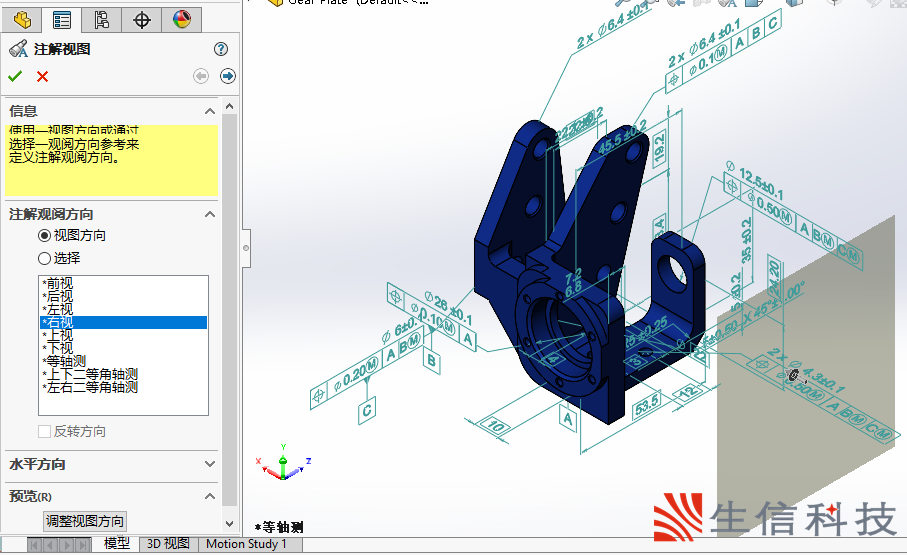

注解视图方向定义

视图捕捉记录：使用SOLIDWORKS MBD的3D视图将排版和组织好的尺寸和形位公差等信息进行捕捉记录。点击3D视图-捕捉，将创建一个视图信息。

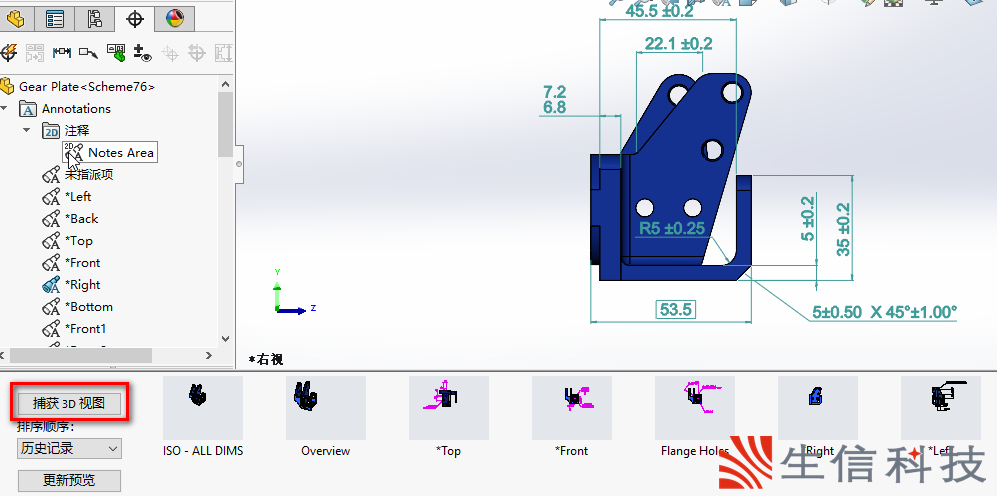

3D视图捕捉

3. 输出至3D PDF

3D PDF模版的定义：SOLIDWORKS MBD提供了友好直观的PDF模版编辑器，方便用户定义属于公司标准的模版。其中可通过背景插入工程图纸的背景图像，支持图像格式（JPEG、PNG、TIFF、BMP等），图像可插入公司LOGO，材料明细表可链接SOLIDWORKS的BOM表，文字支持文字段、自定义属性、PDF文字段等。

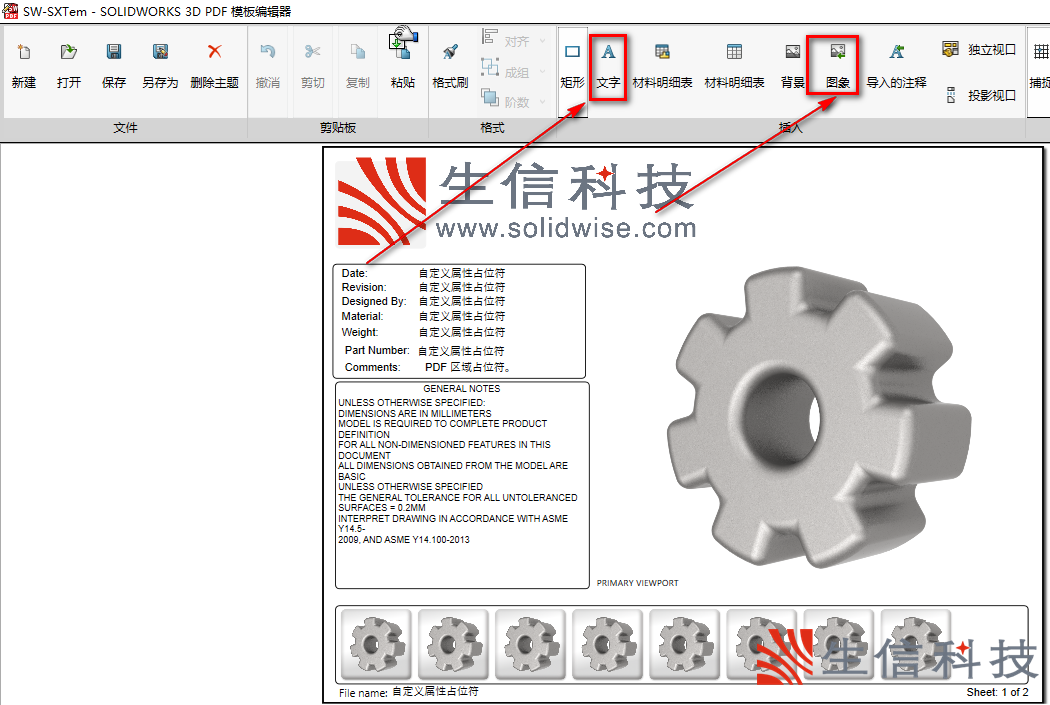

3D pdf模版定义

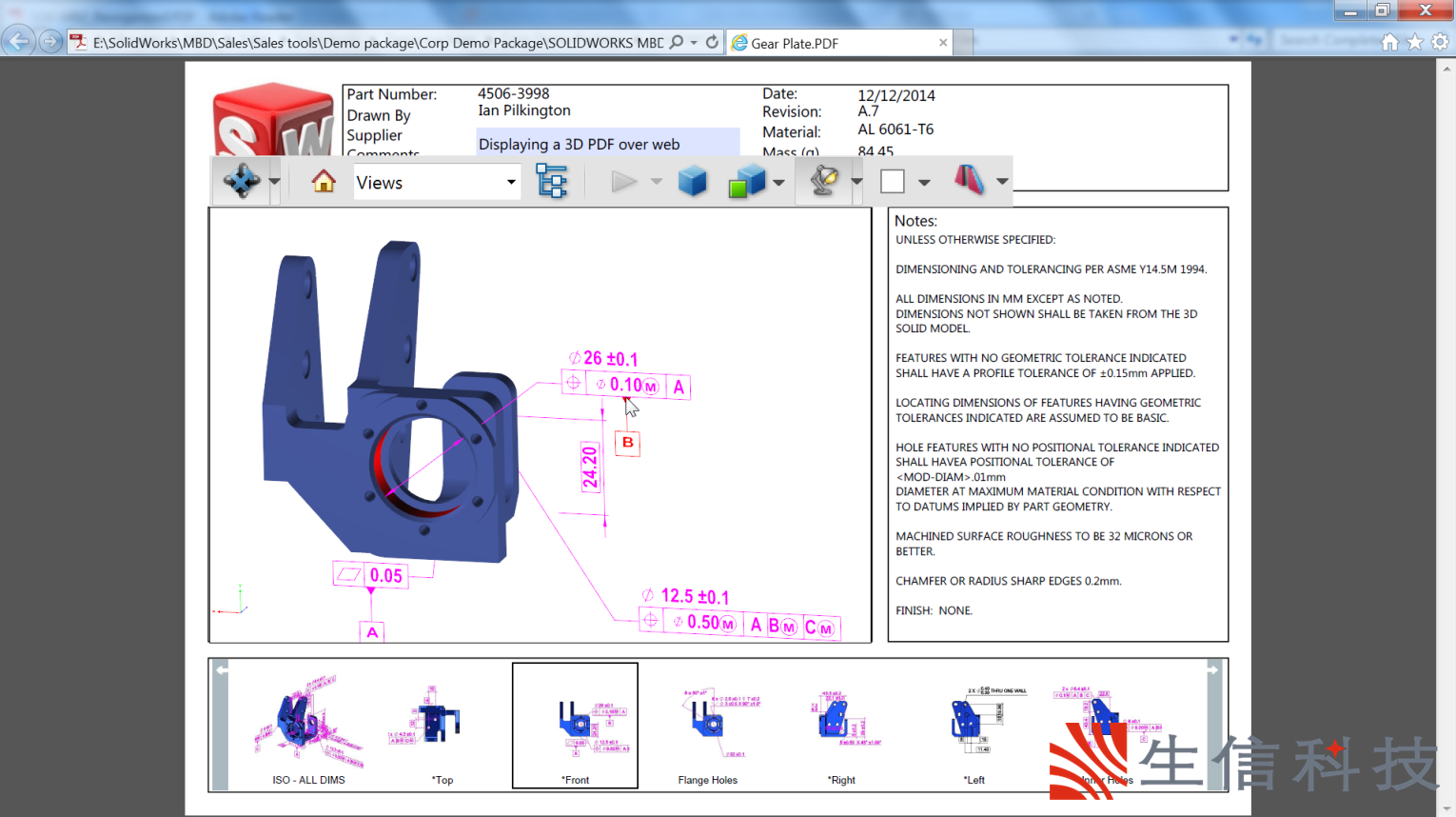

导出至3D PDF。点击输出至3D PDF则可以选择性要发布的视图。
