1、阀门Cv

Cv值表示的是元件对介质的流通能力，即：流量系数。对于阀门来说，指的是单位时间与恒定压差下，管道介质流经阀门的体积流量。

Cv=1.167Qρ∆P-2

式中：Q为阀门全开时的体积流量，m³/h，ρ为介质密度，g/cm³，∆P为两端的压差，kgf/cm²。

2、分析目的

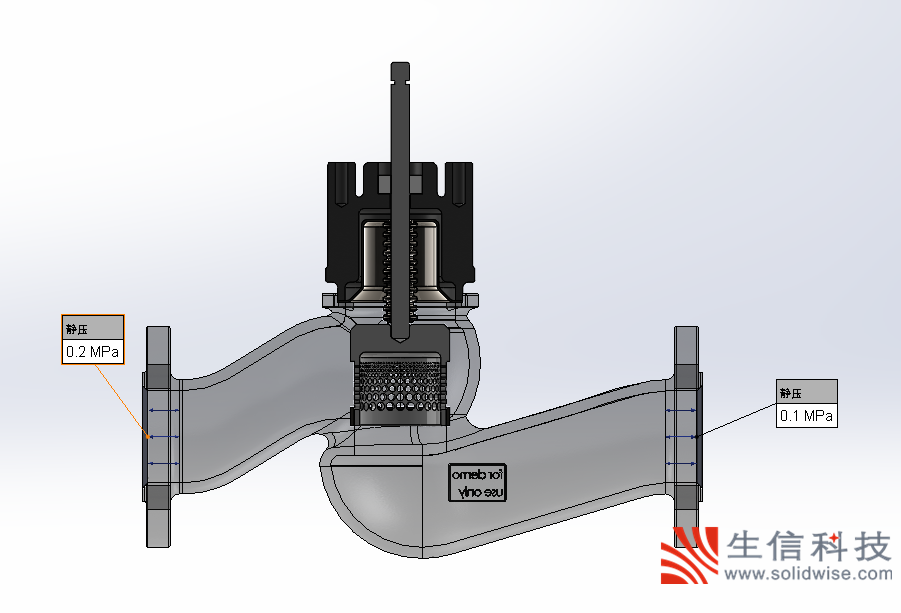

下图中是本次流体仿真的模型及边界条件，本次分析主要研究该阀门在全开状态下水在内部流动时的流量系数。

3、FLOW SIMULATION流体仿真分析条件内容设置

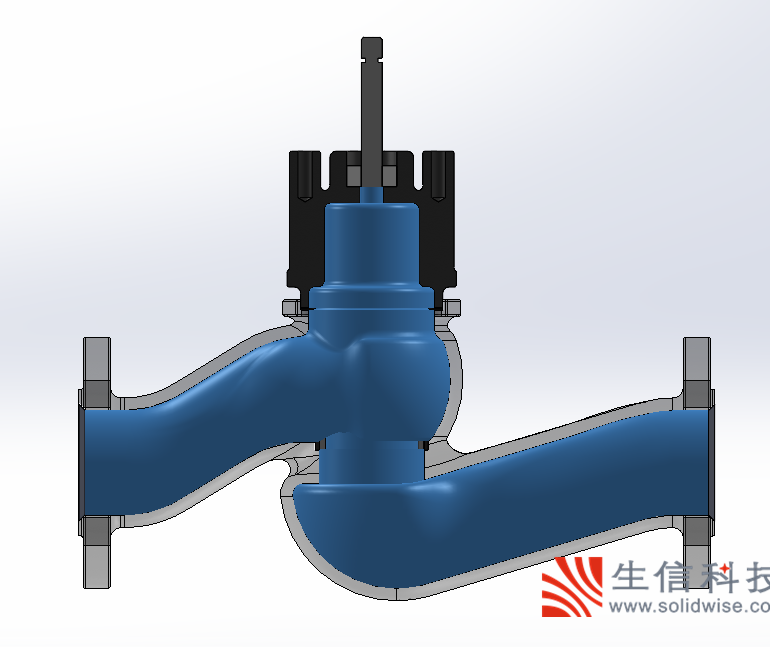

下图是FLOW SIMULATION检查模型工具识别的内部流场区域。

本次分析以出入口静压、出入口体积流量、介质密度作为目标，然后利用方程目标创建了Cv的计算式，监测Cv值的变化。

4、FLOW SIMULATION流体仿真分析结果

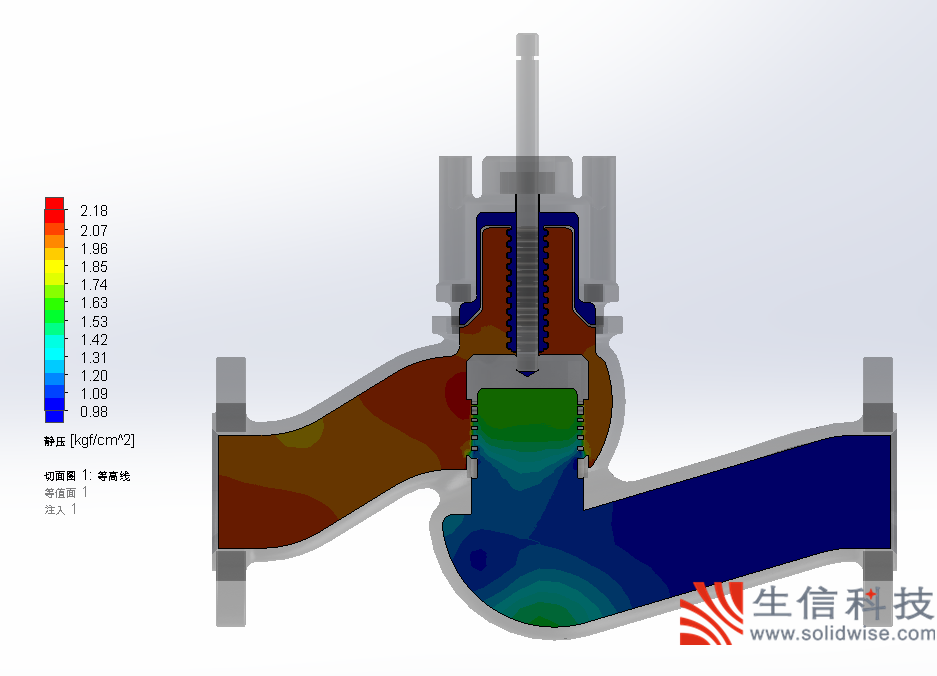

(1)下图显示的是阀门截面的速度云图和压力云图：

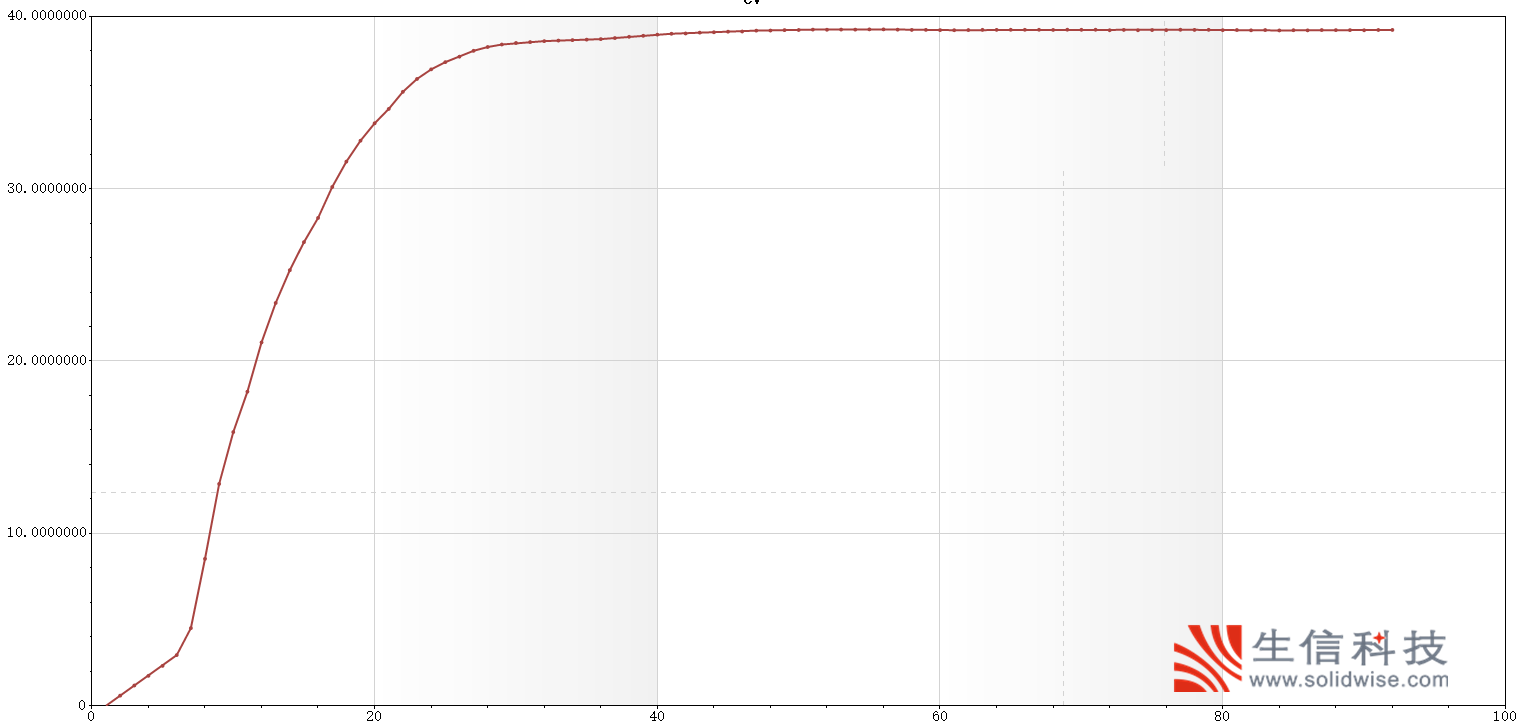

下图显示的Cv的数值稳定情况，可以看出Cv约为39.

5、总结

本次分析希望大家可以掌握SOLIDWORKS FLOW SIMULATION在阀门Cv的分析方法，比较关键的是单位不要弄混，在Flow simulation流体仿真中可以直接设置计算方程中对应的单位进行计算。
