1、流固耦合概念

流固耦合主要研究流体与固体之间的相互作用，目前在仿真软件中，较常用的分析方式为单项耦合，即只考虑流体压力等载荷作用于固体表面所引起的变形及强度。

2、分析目的

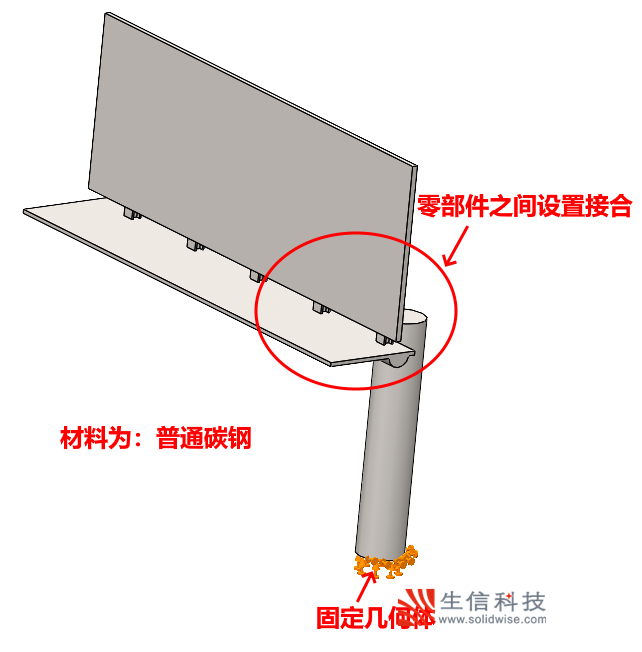

下图中是本次流固耦合仿真的模型及边界条件，本次分析主要研究该广告牌在一定风速下的强度、变形情况。

3、分析条件设置

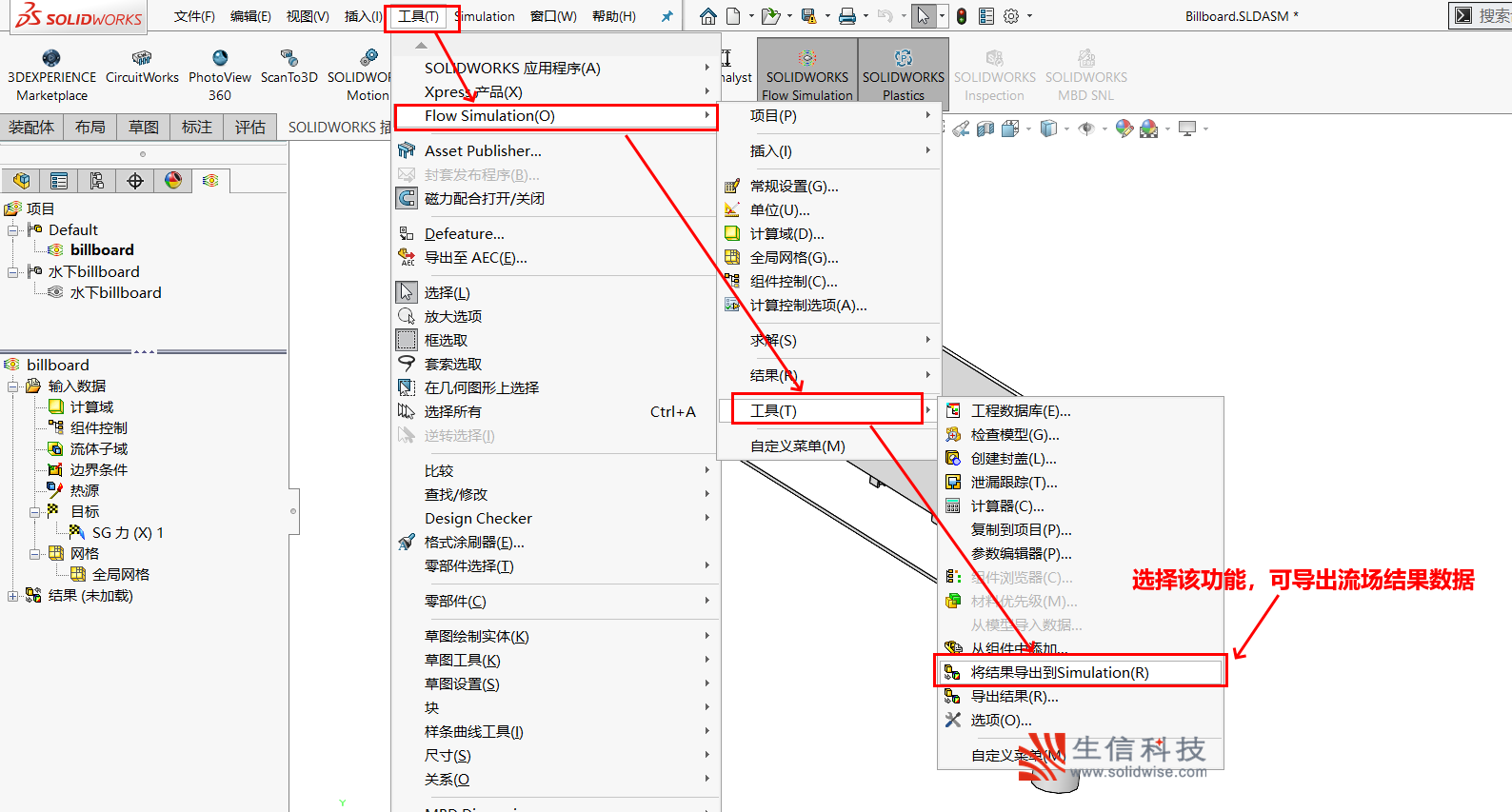

首先利用SOLIDWORKS Flow Simulation分析风速在40m/s下的流场，主要用外流场模拟，在初始条件中设置风速大小，设置广告牌表面力作为目标，并将流场结果导入到SIMULATION中，下方显示的是导入的功能截图：

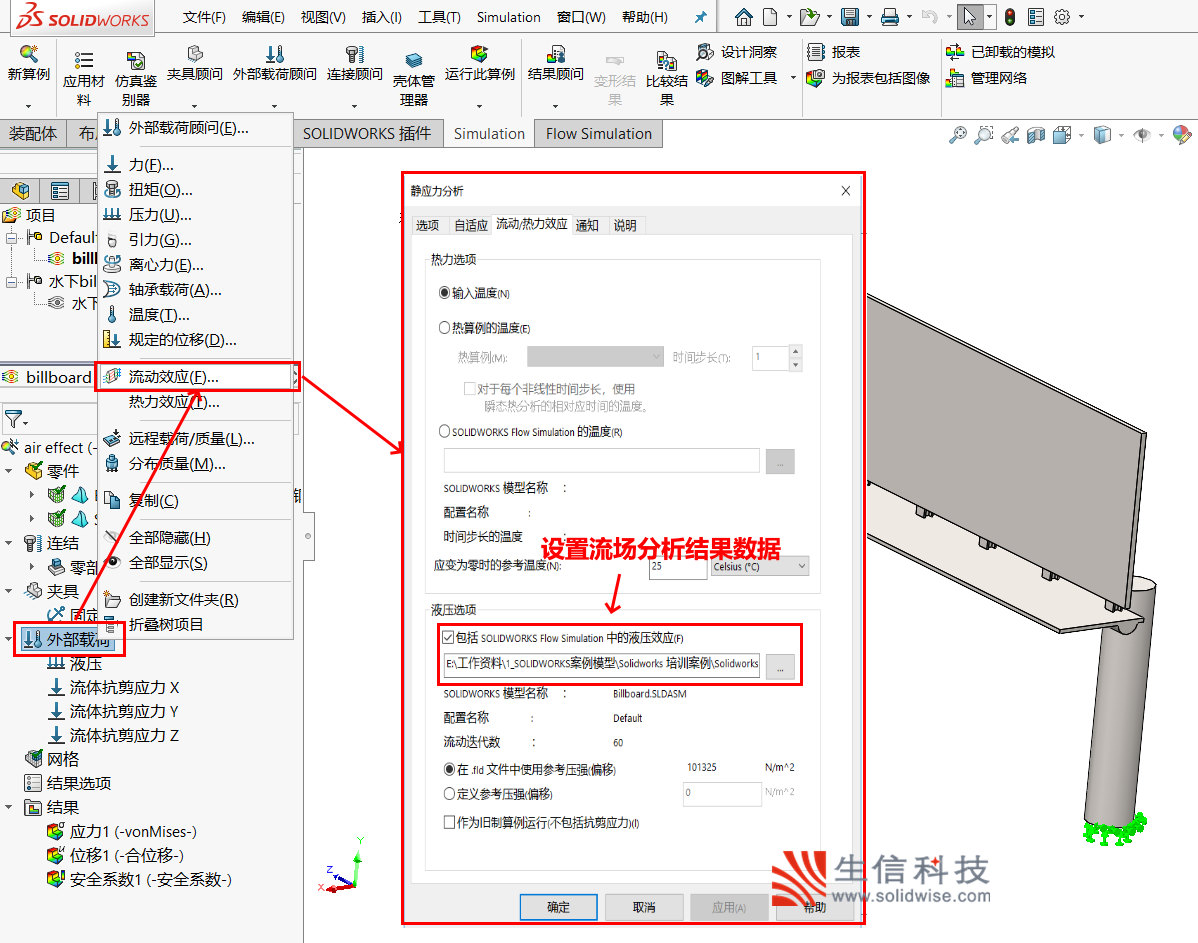

下方显示的是SOLIDWORKS SIMULATION设置的边界条件及导入流场结果数据功能截图：

4、SOLIDWORKS SIMULATION分析结果

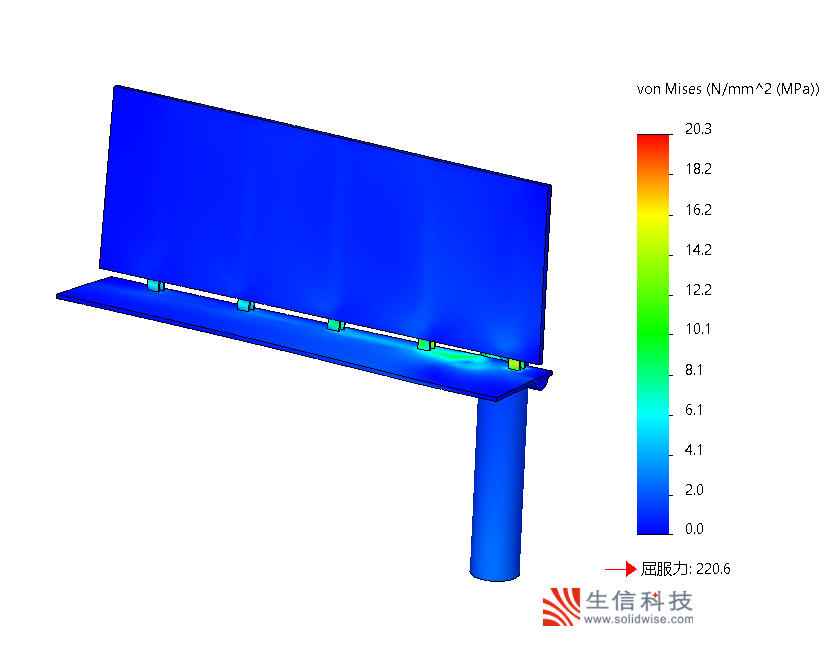

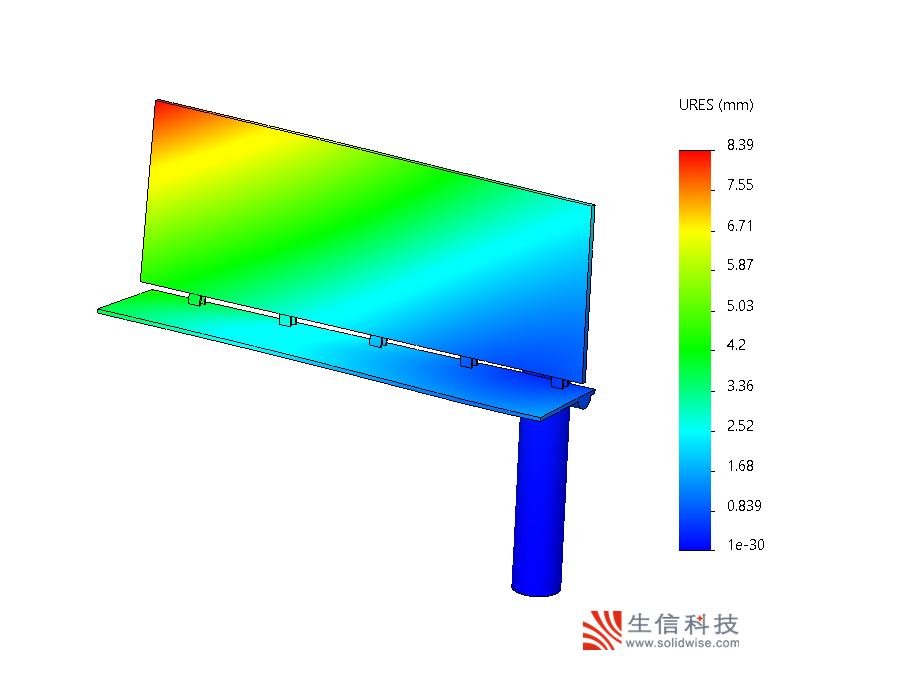

下图显示的是广告牌的应力及位移云图：

5、总结

由以上分析可知，目前广告牌的应力远小于材料的屈服强度，强度足够，变形蕞大值为8.4mm，不足高度的1%，变形较小，无问题。希望通过本次分析，大家可以了解SOLIDWORKS SIMULATION中导出流场载荷的设置方法及分析流程。
