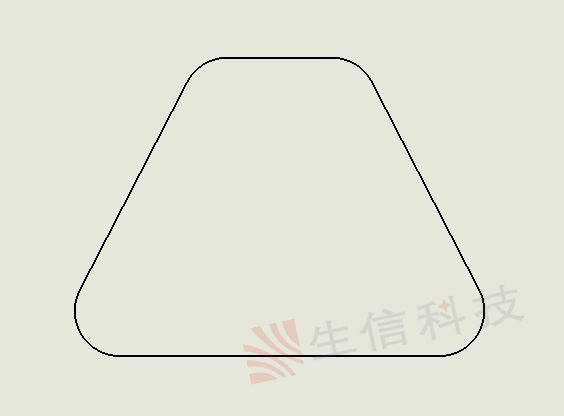

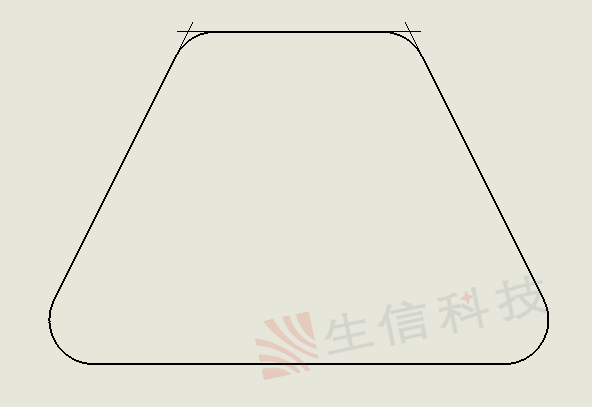

在日常使用SolidWorks过程中大家会发现有圆角之后边长标注比较麻烦，在早期版本中你可以用线段画出来，然后约束与各个边共线，现在可以生成虚拟交点，这样标注就比较简单了。这里介绍两种创建虚拟交点的方法。

方法一：利用CTRL键创建

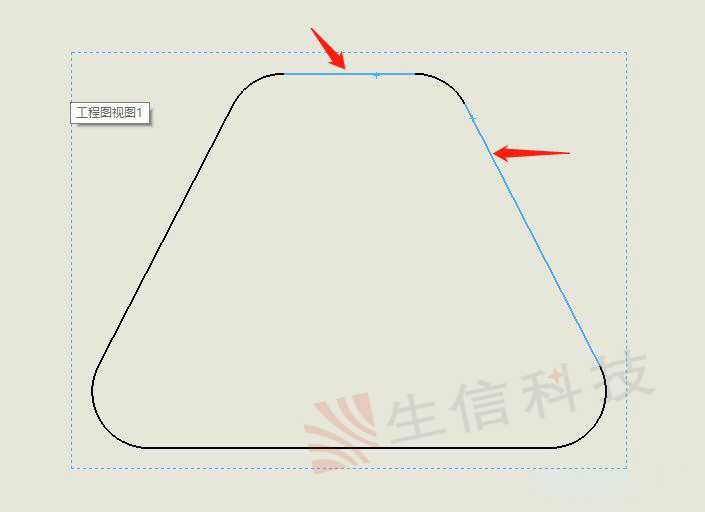

1、按住键盘上的CTRL键然后选择这两条边线后点击草图工具栏中的“点”；

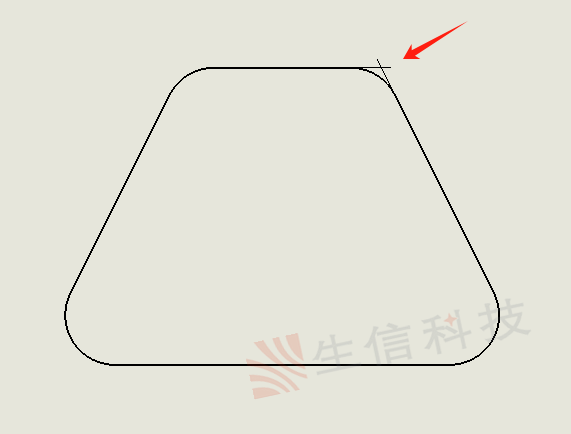

2、可以看到该位置出现一个虚拟交点；

方法二：通过智能尺寸创建

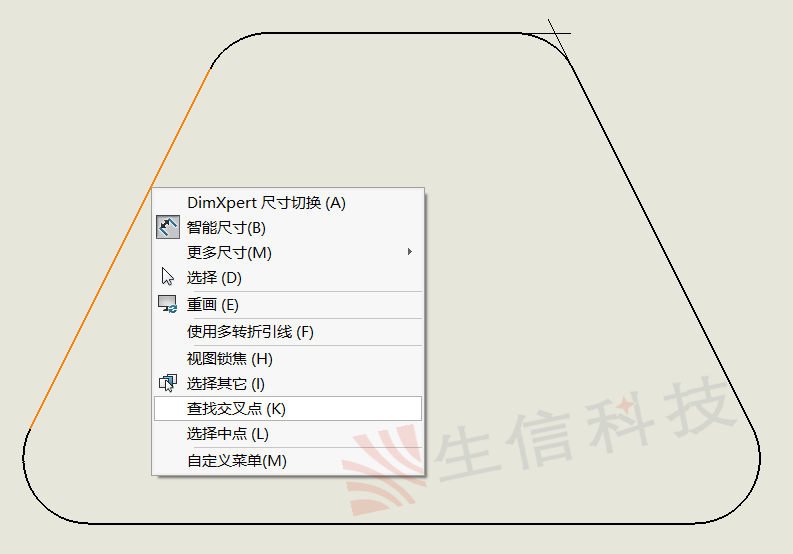

1、选择智能尺寸工具，然后右键单击第一个草图实体并选择查找交叉点；

2、选择查找交叉点后再去单击第二个草图实体就会自动创建虚拟交点；

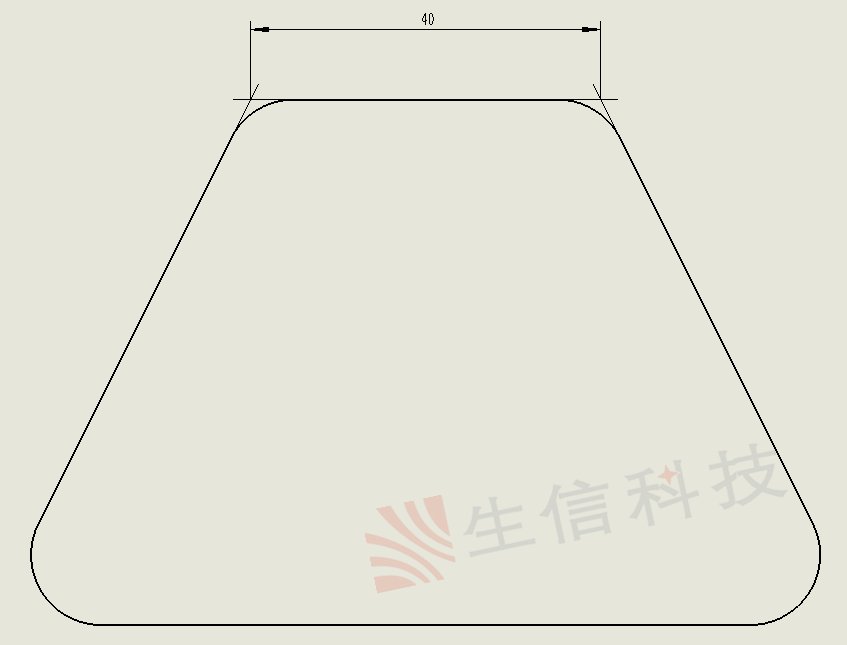

这时候在进行标注尺寸就很方便了！
