如何显示装饰螺纹线的贴图
发布时间：2023-07-12 信息来源： 浏览次数：

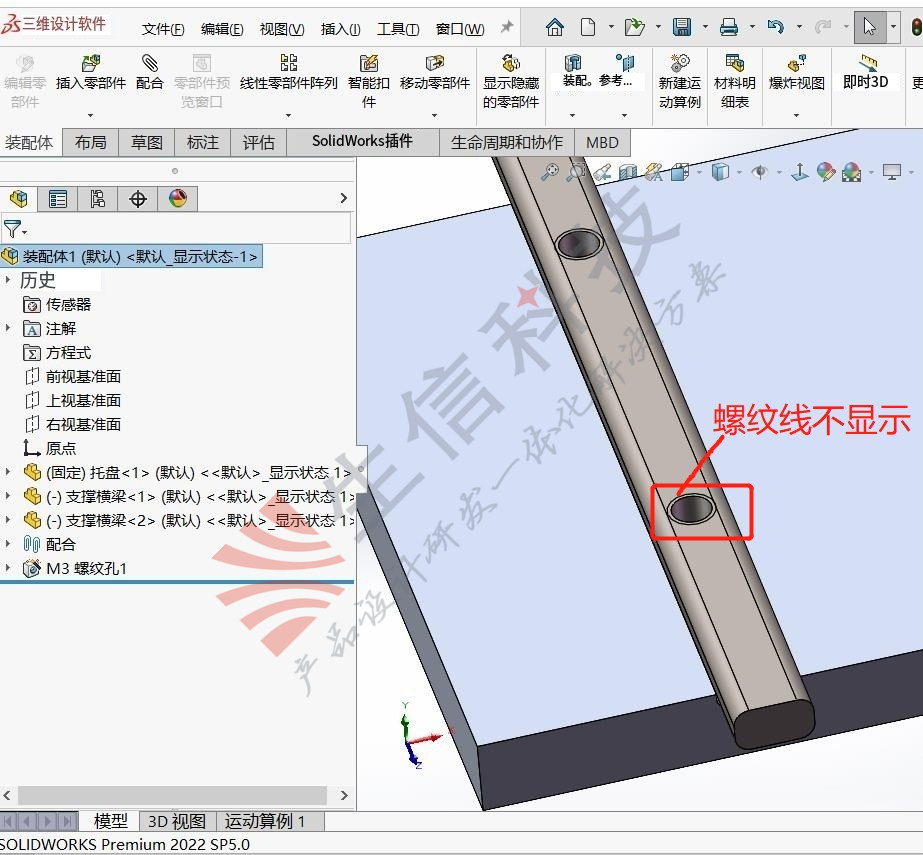

工程师在使用装配体时候采用的自顶向下的设计，设计螺纹孔的时候使用异形孔向导添加螺纹时候，螺纹线的贴图不显示，使用的是2020SP5的SolidWorks软件；以下是如何解决方法，按照排除法往下

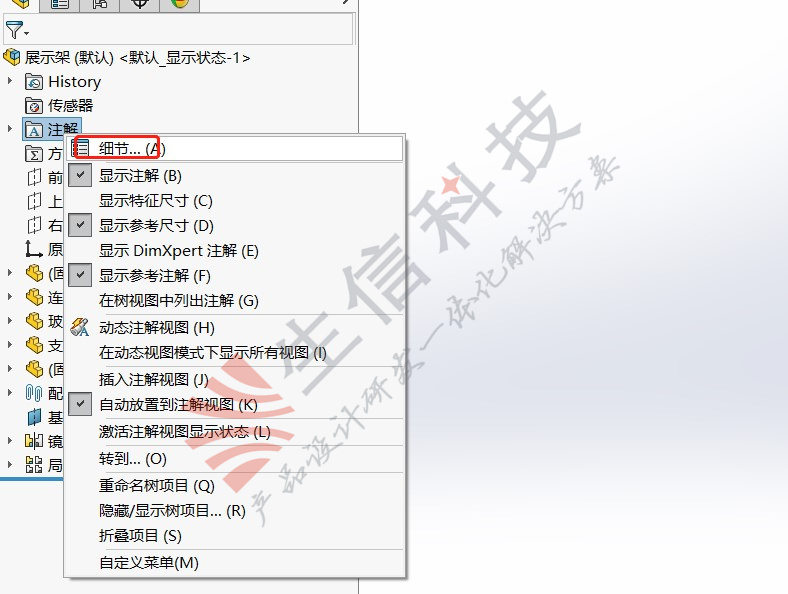

1. 设计树里面是否点开了螺纹线选项，右键注解选择细节，在跳出的选项里面把装饰螺纹线的过滤器全部选择上，，返回查看是否显示装饰螺纹线

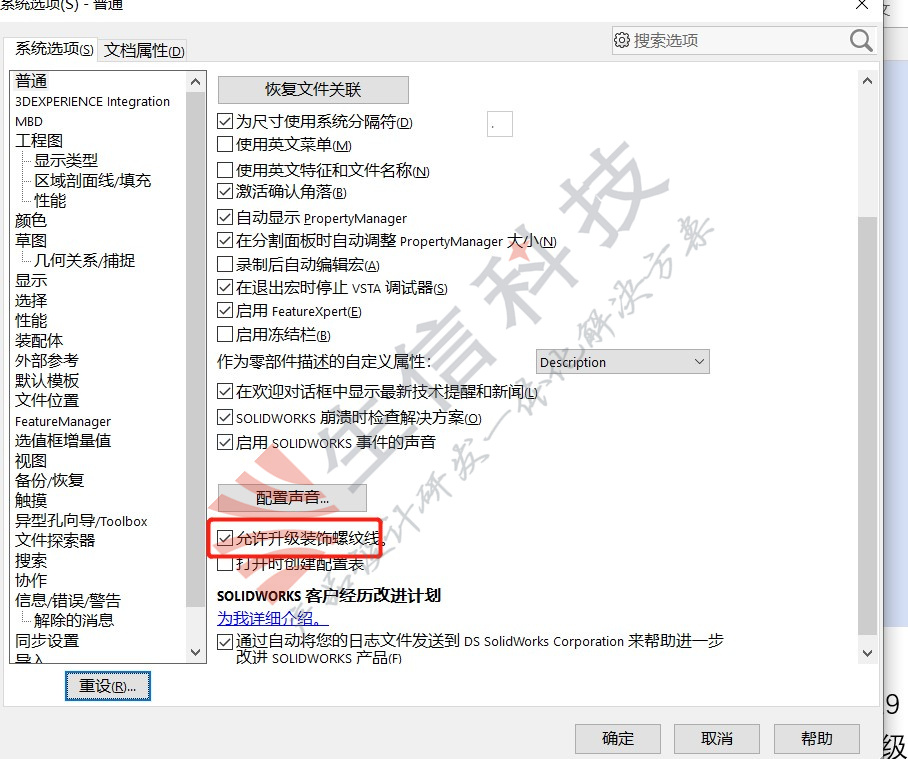

3. 如果还是不显示，需要注意此次数据是不是老版本的数据，SolidWorks在2019版本里面做过一次装饰螺纹线升级，如果是之前版本，软件可能出现这情况，需要升级装饰螺纹线，在系统选项里面把升级装饰螺纹线添加上，然后再设计树的文件名称上右键-升级装饰螺纹线，然后查看结果

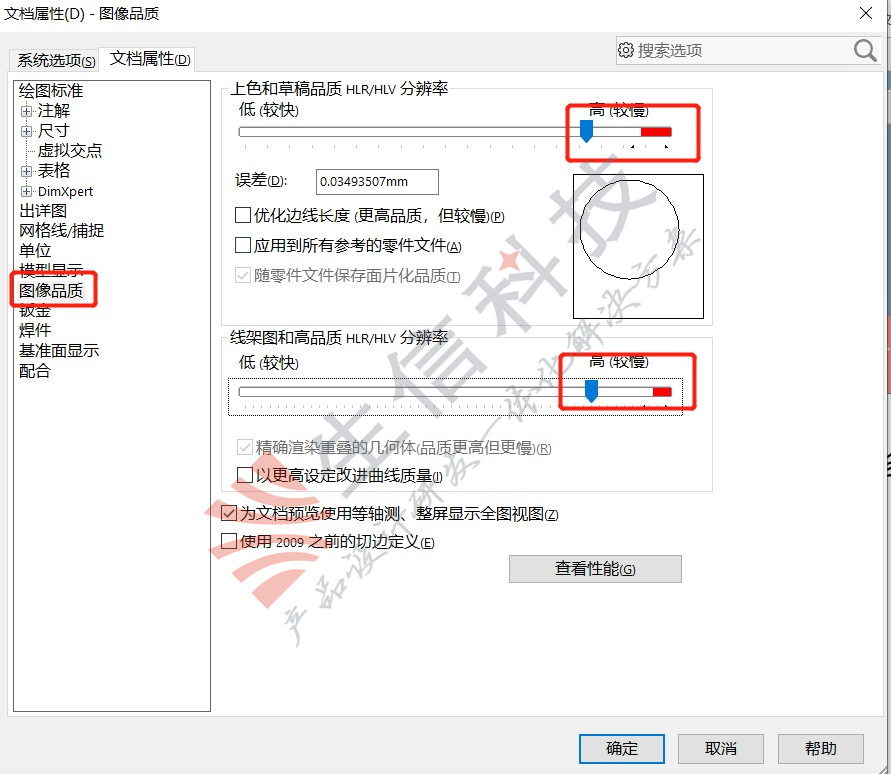

4. 数据还是不能正常显示的话，查看下在文档属性里面选择高质量图形，很多时候可能模型太大或者模型数据太多而忽略了

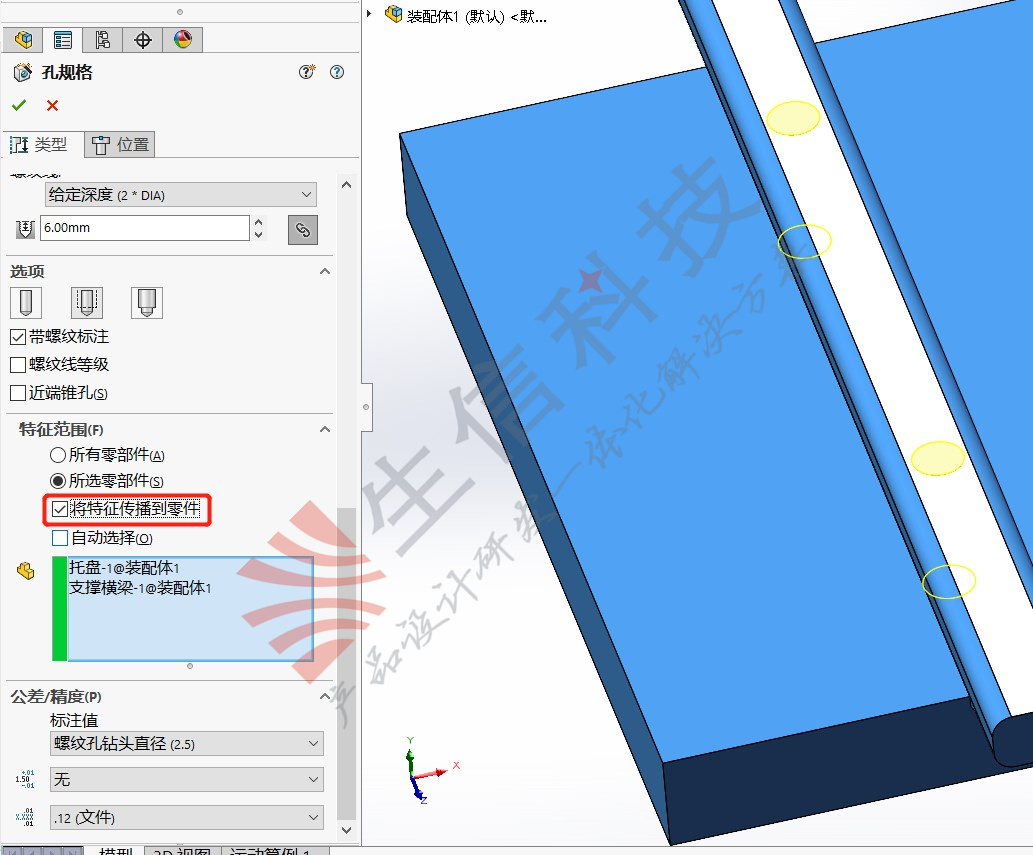

5. 还是没有显示的话，需要进螺纹特征里面去查看，需要选择将特征传播到零件上

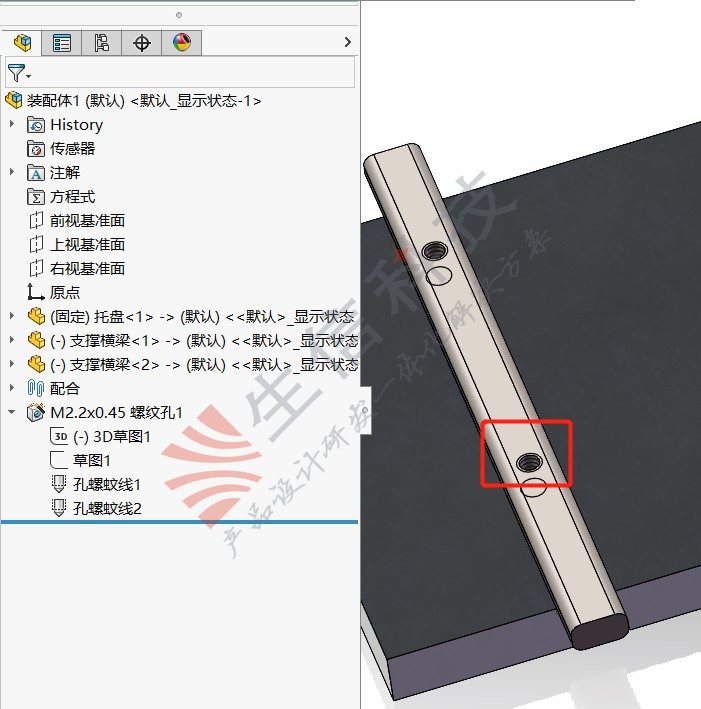

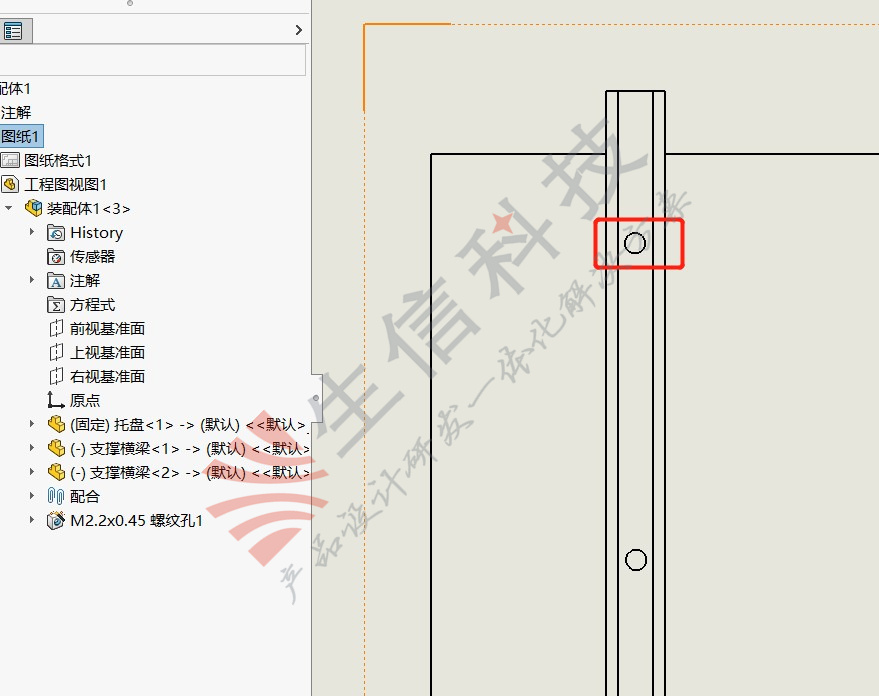

6. 在三维上面显示了，接下来去出工程图时候看下效果，但是发现在工程图上也是不显示代表螺纹线的符号时候

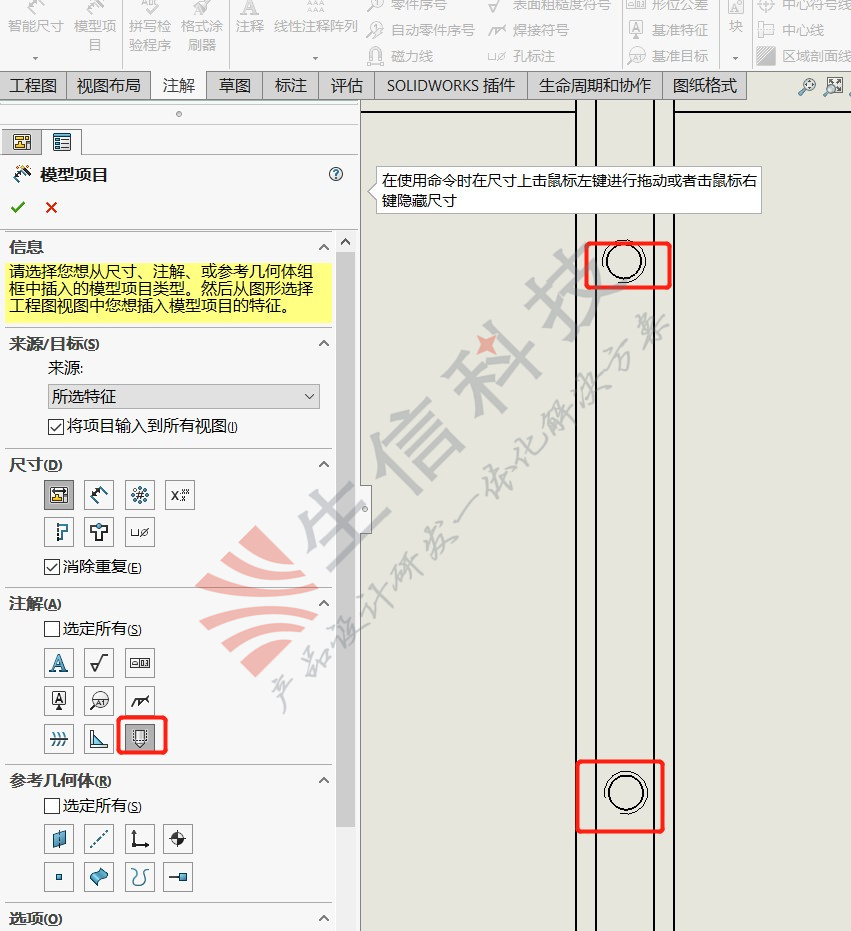

7. 在尺寸标注的时候需要显示是螺纹，需要选择模型项目，在里面把注解-装饰螺纹线选择上就可以了
总结：为了提高计算机性能SolidWorks提倡使用的是装饰螺纹线，以上方法可以满足外观，出图要求，仿真算力的要求都是可以达到的。
1. 设计树里面是否点开了螺纹线选项，右键注解选择细节，在跳出的选项里面把装饰螺纹线的过滤器全部选择上，，返回查看是否显示装饰螺纹线

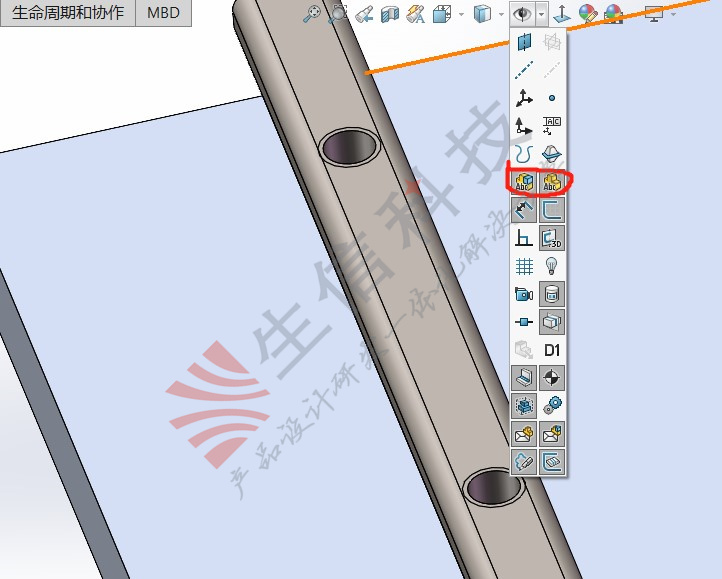

2. 如果还是不显示，需要在查看/隐藏所有类型里面把查看顶层注解和查看零部件注解选项勾上
3. 如果还是不显示，需要注意此次数据是不是老版本的数据，SolidWorks在2019版本里面做过一次装饰螺纹线升级，如果是之前版本，软件可能出现这情况，需要升级装饰螺纹线，在系统选项里面把升级装饰螺纹线添加上，然后再设计树的文件名称上右键-升级装饰螺纹线，然后查看结果
4. 数据还是不能正常显示的话，查看下在文档属性里面选择高质量图形，很多时候可能模型太大或者模型数据太多而忽略了
5. 还是没有显示的话，需要进螺纹特征里面去查看，需要选择将特征传播到零件上
6. 在三维上面显示了，接下来去出工程图时候看下效果，但是发现在工程图上也是不显示代表螺纹线的符号时候
7. 在尺寸标注的时候需要显示是螺纹，需要选择模型项目，在里面把注解-装饰螺纹线选择上就可以了
总结：为了提高计算机性能SolidWorks提倡使用的是装饰螺纹线，以上方法可以满足外观，出图要求，仿真算力的要求都是可以达到的。
