相信很多小伙伴对“如何才能将SOLIDWORKS工程图完美导出DWG图纸”这个问题都思考过,那么就跟随小信一起来学习一下。
在学习之前,我们可以思考几个问题:一定要进行转换吗?有必要进行转换吗?不同的图纸存档格式之间各有什么优缺点。其实很多时候往往由于工厂上下游的数据交互,或者是由于存在大量历史2D数据,而在CAD发展早期直至如今,绝大部分图纸都是以*.dwg为标准格式进行存档的(据估计,互联网CAD图纸数量大约有80亿份,几乎人手一份)。其实要想实现两种甚至更多软件生成不同的文件的数据交互,那么需要用户同时对进行交互的软件都比较熟悉才行。不外乎以下需要交互的理由:
客观原因:历史数据的过渡与转换;某些加工机械只认识特定的格式;行业大趋势;客户需求;现场没有能查阅3D图的设备……

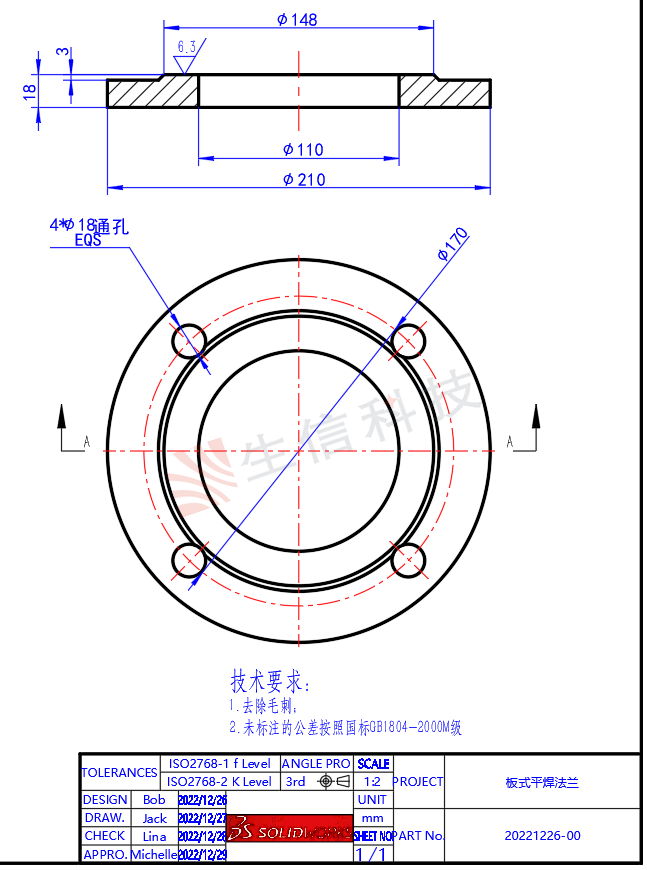

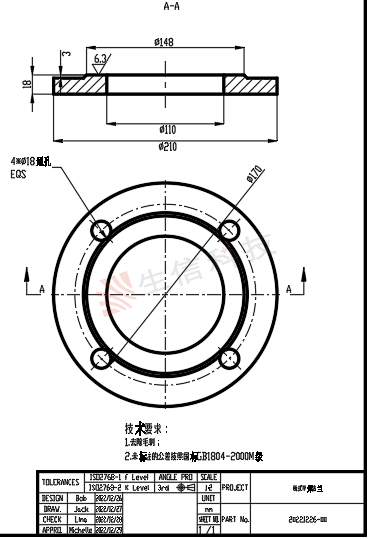

如图1所示,这是一张SOLIDWORKS工程图格式转换成dwg格式的板式平焊法兰的加工图纸,图纸中的信息包含了标题栏,零件的轮廓,零件的尺寸信息、形位公差、粗糙度和注释信息等。我们可以看到,图纸基本上还原了基本的正确信息,但是部分字体有乱码的情况出现;图层信息也不完整。
我们的目标是:图纸的文字不要出现乱码的情况,并且在SOLIDWORKS工程图中的图层信息能够得到保留。

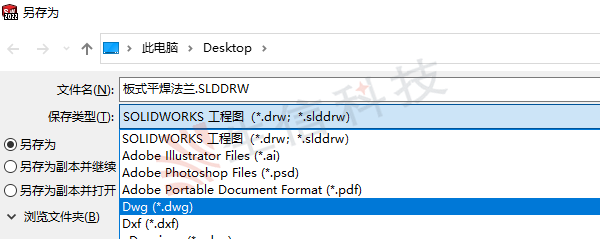

Step 2:操作:菜单栏【文件】---【另存为】,在弹出的另存为对话框中选择dwg。

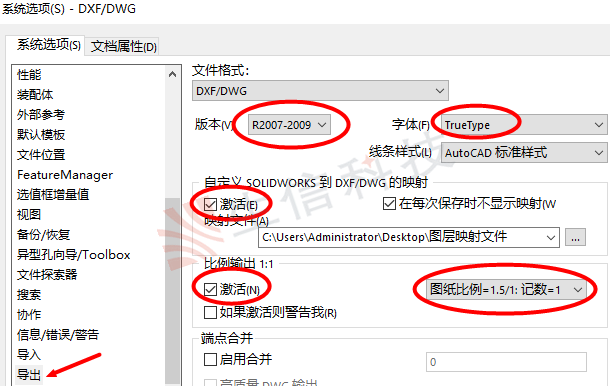

如图2所示,在这个页面中,首先选择文件版本,小信建议保存为较低的版本:如R2007-2009。字体选择“True Type”格式,即Windows系统字体库已安装的字体,SOLIDWORKS程序并没有自己独立的字体库,所以选择True Type格式。线条样式选择“Auto CAD标准样式”;下方的“自定义SOLIDWORKS到DXF/DWG的映射”默认是未激活状态,这里需要激活,如果是第一次使用此功能,还需要自定义映射文件;“比例输出1:1”默认也是未激活状态,笔者建议勾选此选项,这意味着,无论何时,采用什么比例在SOLIDWORKS中绘图,输出到Auto CAD时,线条的长度都是模型实际长度,并不会因为SOLIDWORKS图纸比例的改变而改变,这对于那些习惯把2D零件制作成块而模拟运动过程的用户来说是很关键的。

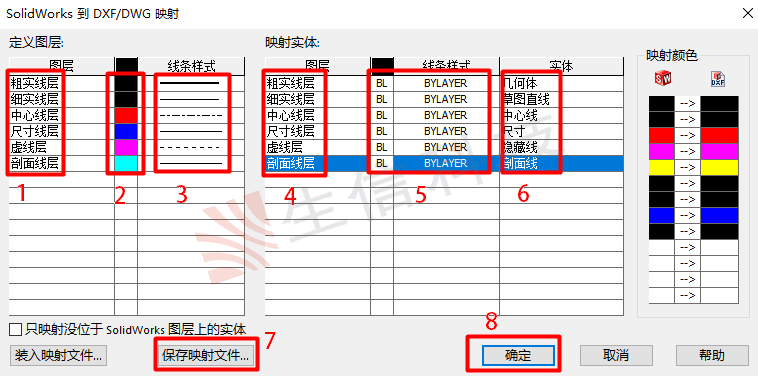

图3
Step5:测试,并再次另存为dwg图纸。
