SOLIDWORKS工程图尺寸变更提醒功能
发布时间：2022-06-03 信息来源： 浏览次数：
我们日常SOLIDWORKS设计时，经常会通过更改模型上的尺寸来进行零件的修改，这一更改会同时更改工程图上的标注信息。如果更改的尺寸较多或者不经意错误更改了模型尺寸时，那么在工程图里查看尺寸更改情况是不是很不方便也不明显。有没有一种方式使得工程图查看尺寸变更更加快捷明显呢？
下面就给大家介绍一个比较简单的设置，来方便大家查看这一情况的工程图尺寸变更。

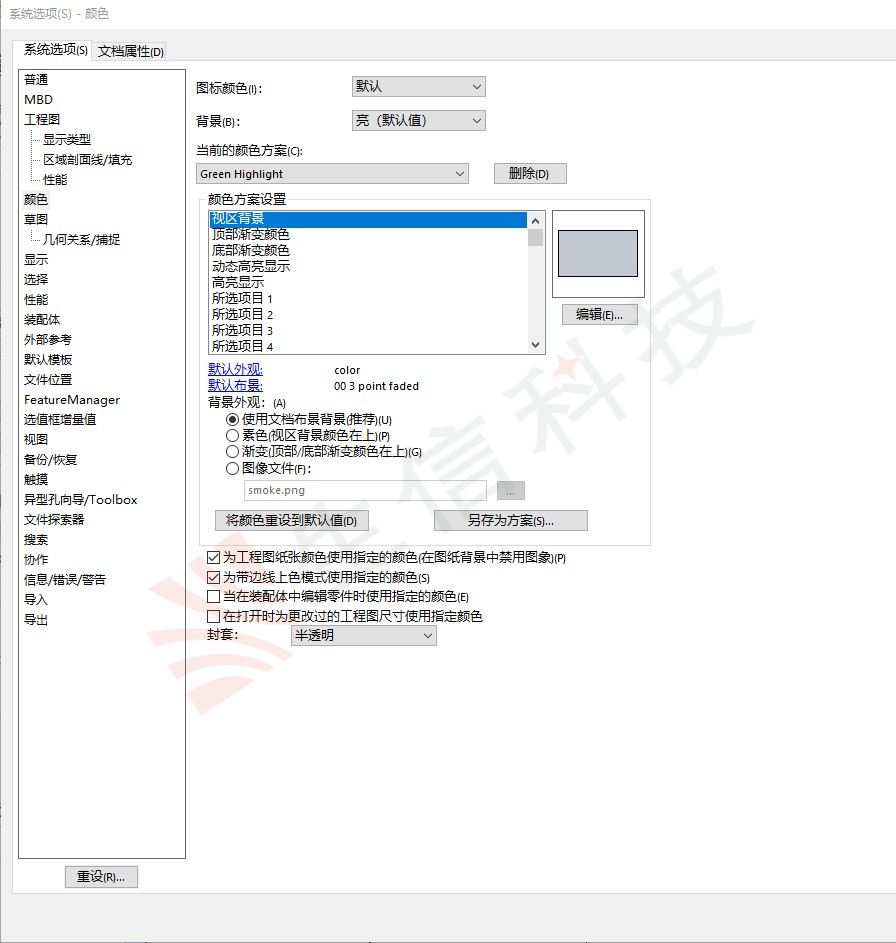

打开SOLIDWORKS选项里面，选择系统选项，在颜色选项中找到在打开时为更改过的工程图尺寸使用颜色进行勾选，如下图 1。
下面就给大家介绍一个比较简单的设置，来方便大家查看这一情况的工程图尺寸变更。
打开SOLIDWORKS选项里面，选择系统选项，在颜色选项中找到在打开时为更改过的工程图尺寸使用颜色进行勾选，如下图 1。
图 1
图 2
接下来对颜色选项设置进行勾选，打开工程图，该视图的变化如图 4，这时候你就可以看到尺寸作了变更后的均有颜色不同的显示。
图4
