SOLIDWORKS Simulation数据清扫工具
发布时间:2022-03-28      信息来源:      浏览次数:
与 SOLIDWORKS 软件一起安装的一个鲜为人知的工具是 simulation Cleaning Utility。该实用工具可用于在 SOLIDWORKS 零件或装配文件中彻底删除任何仿真数据,包括仿真设置和后处理信息。

这个工具可以用于下列情况:

1、当你与其他人共享文件,但是不包含仿真数据,这时候你就可以备份文件并使用该工具快速删除所有仿真数据,然后将其发送给他们。

2、使用 simulation Cleaning Utility 程序进行故障排除,比如 SOLIDWORKS 在打开仿真加载项时崩溃的情况。一种可能的原因是仿真数据损坏,那就用 Simulation Cleaning Utility,可以快速测试并查看问题是否真的是由于仿真数据引发的。

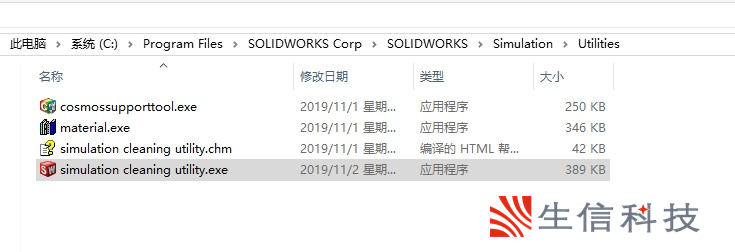

那么具体这个工具在哪呢?在启动项里找了半天没找到。其实你找到你的安装目录,如果是默认按照在 C 盘的话,路径如下:C:/ Program Files/ SOLIDWORKS Corp/ SOLIDWORKS /Simulation/ Utilities ,如下图 1 所示:

solidworks simulation数据清扫工具
图 1

那么具体怎么使用这个工具呢?步骤如下:

1、确保当前要清除的 SolidWorks 文件没有被其他应用程序打开。特别是,确保当前在 SolidWorks 中没有打开它。

2、在使用模拟清理工具清理文件之前备份文件。

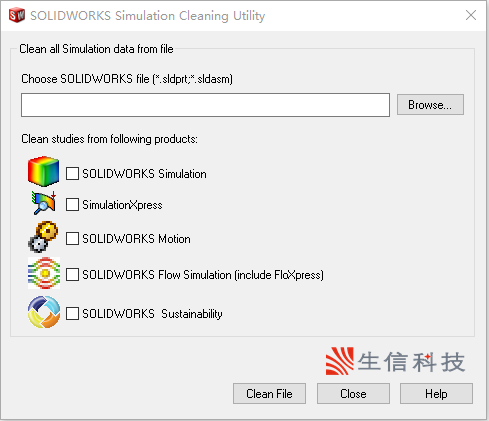

3、打开 simulation cleaning utility,如图 2。

simulation数据清扫工具

图 2


4、使用 Browse……按钮选择 SolidWorks 部件或组装文件。

5、在下面的勾选你要清除的类型:
  • Simulation
  • SimulationXpress
  • Motion Simulation and
  • Flow Simulation (and FloXpress)
  • Sustainability
6、然后选择 Clean File,即可完成操作。
