安装准备

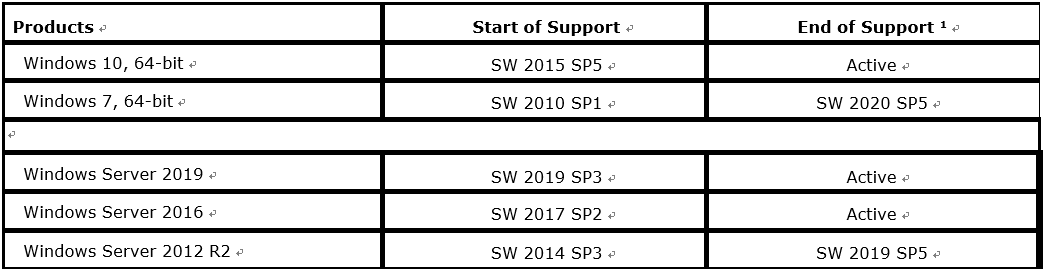

系统要求：参考 https://www.solidworks.com/sw/support/SystemRequirements.html

Draftsight是SolidWorks产品线中的一款2D制图的产品，故而跟安装方法与SolidWorks网络版相同，系统要求也参考SolidWorks系统要求。

安装介质：SolidWorks 安装光盘、拷贝的全安装程序或者映像文件。

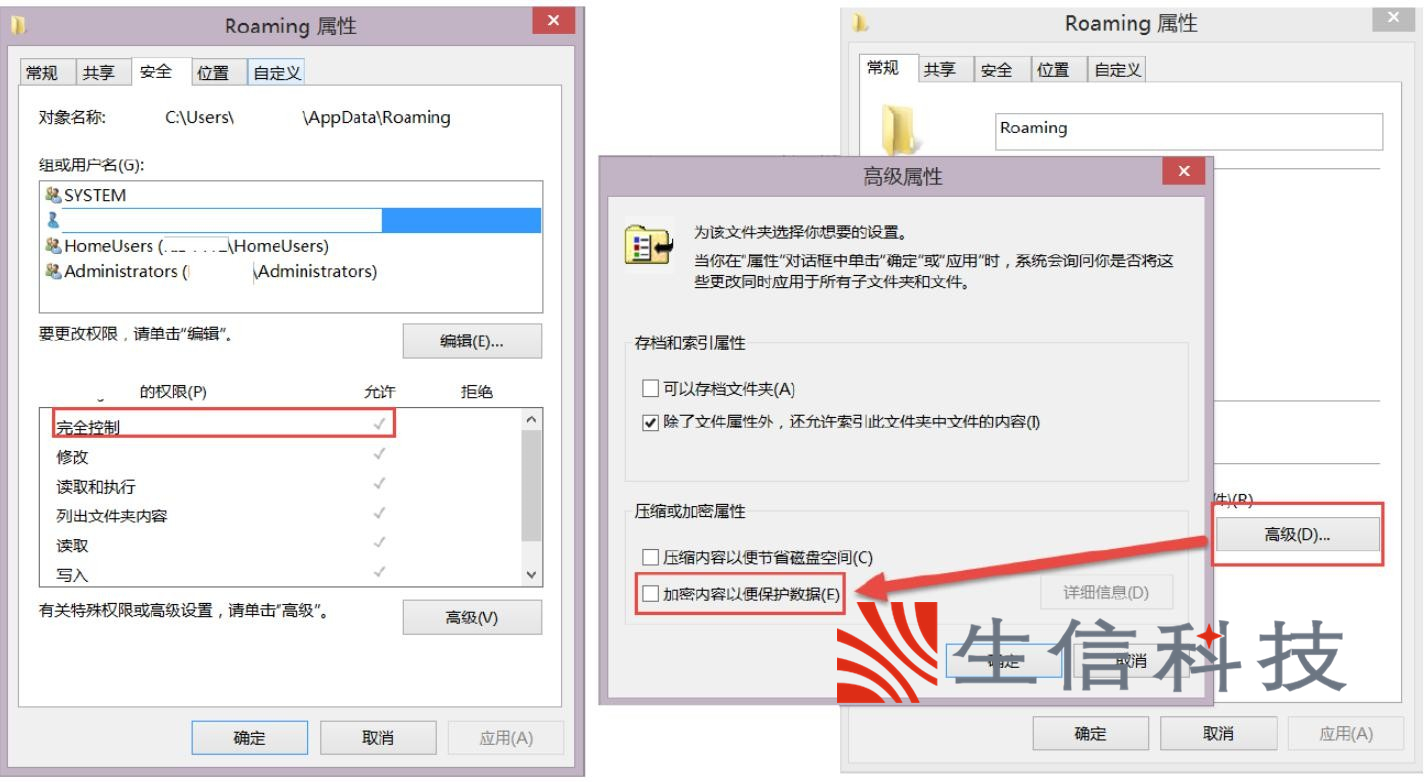

需要具有 C:\Users\用户名 \AppData\Roaming 完全控制权限，并确认该文件未被加密。

安装步骤

网络版 SolidWorks 安装分为两个部分，一是服务器的安装和激活，二是客户端的安装。SolidWorks 许可证管理器安装

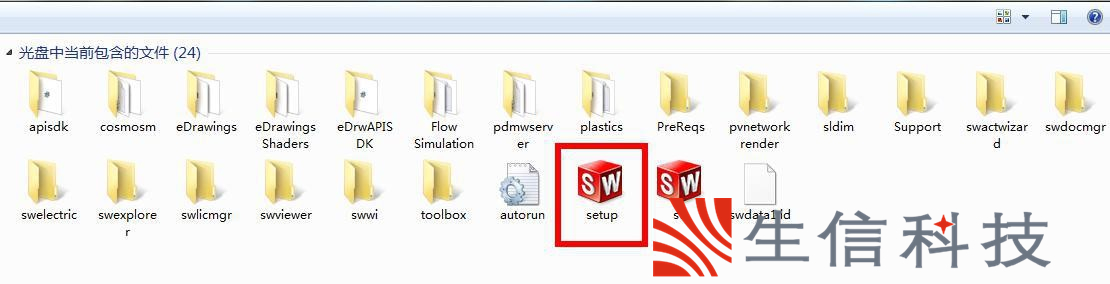

1、 运行光盘里的“setup”程序。

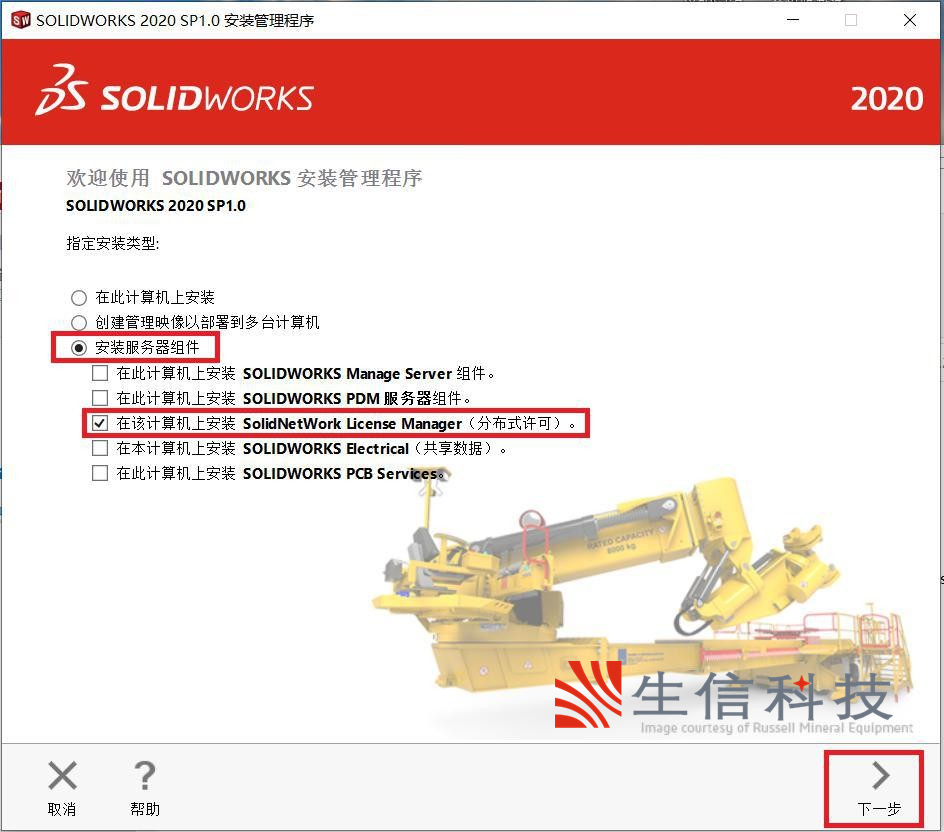

2、 欢迎界面上选择“服务器产品”，勾选分布式许可证。这项将为用户安装  SolidWorks NetWork License Manager Server。

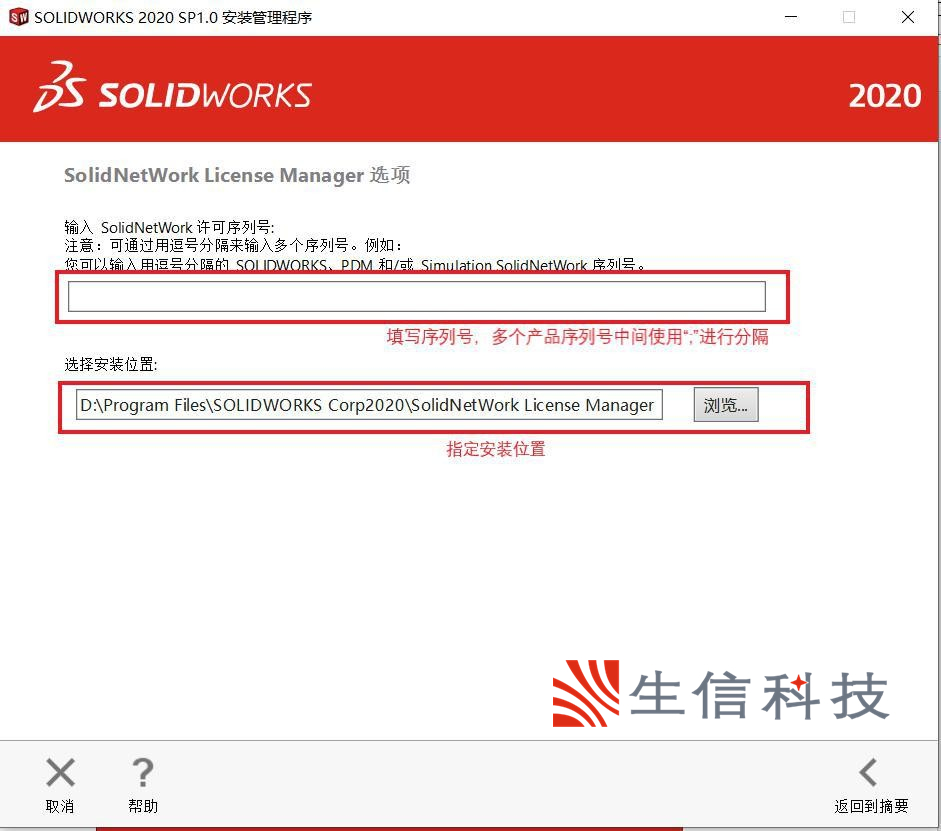

3、 系统会自动跳过序列号和进行系统检查，并进入“SNL 服务器选项”。这里填写网络版序 列号，如果存在其它产品的序列号中间使用“;”进行分隔。默认的安装位置在 C 盘，单击 “选取安装位置”右侧的浏览可以调整安装位置。单击“下一步”进入摘要界面。

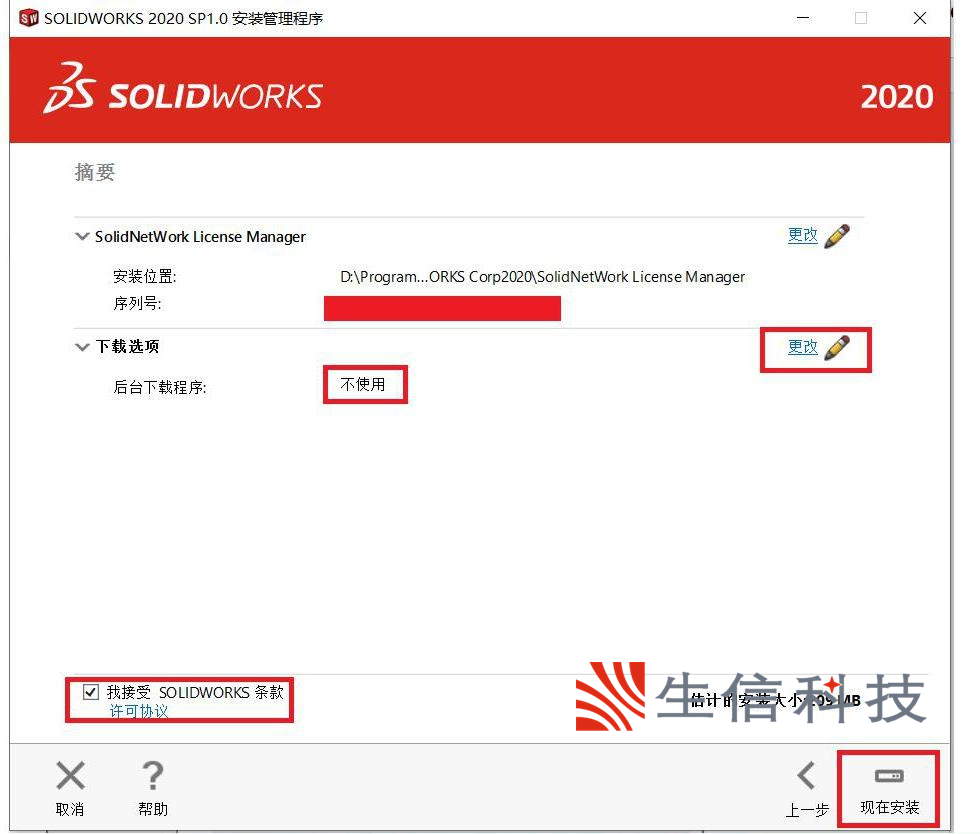

4、 在摘要界面上，单击“下载选项”右侧的“更改”按钮，关闭自动下载。单击“返回到摘要” 回到摘要界面，勾选“接受条款”，单击“现在安装”进行安装


5、 安装完成后单击完成，退出安装管理程序

产品激活

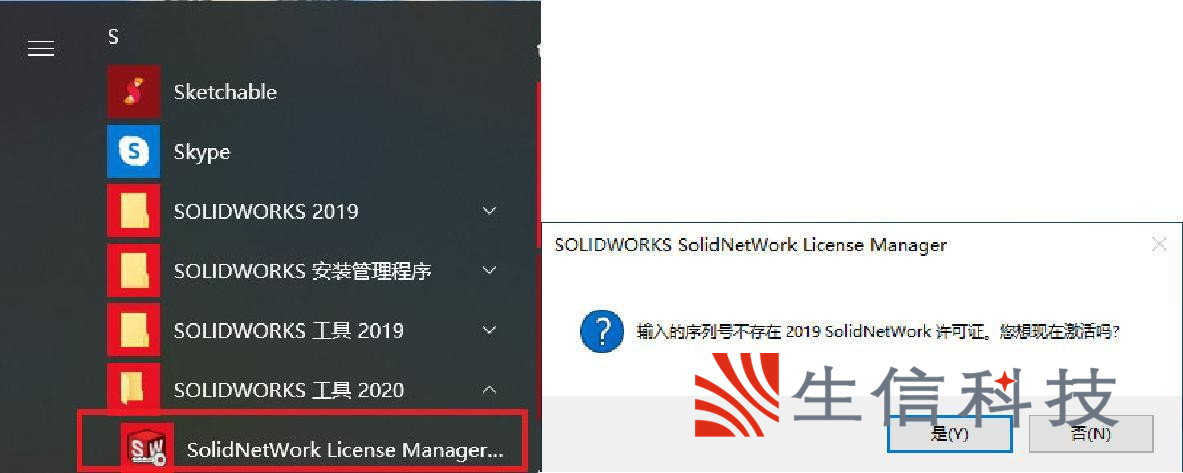

1、 运行许可证管理程序 ，系统会提示激活。单击“是”进行激活（可在左下角 开始- 所有程序-solidworks 工具 2020 里找到）

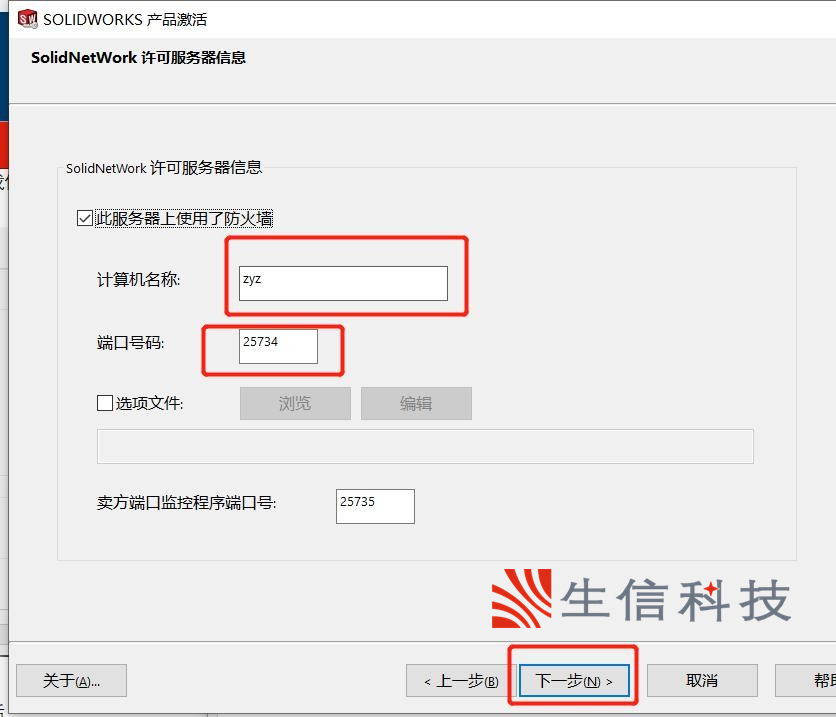

2、 系统会自动识别并帮助我们配置填写好电脑名及端口号，我们直接点下一步进行激活。

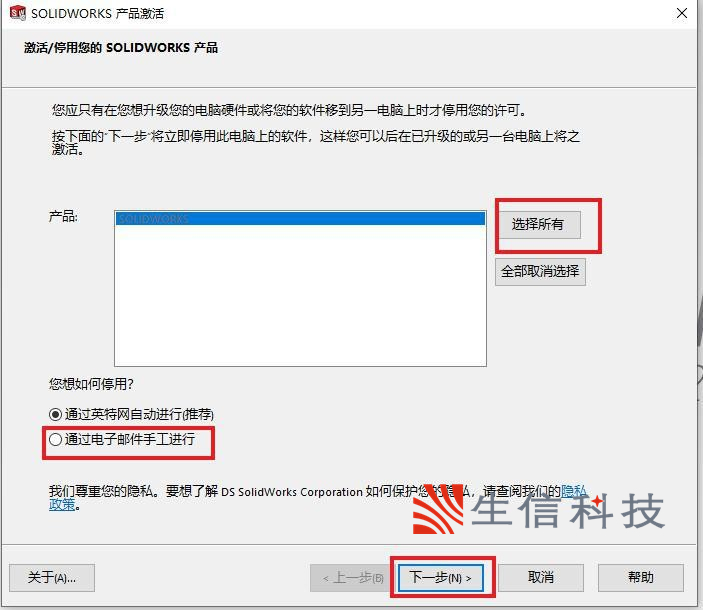

3、 软件提供了两种激活方式，可分别通过网络激活和邮件激活

a） 自动激活：若本机可以连接外网，则推荐使用自动激活选项，

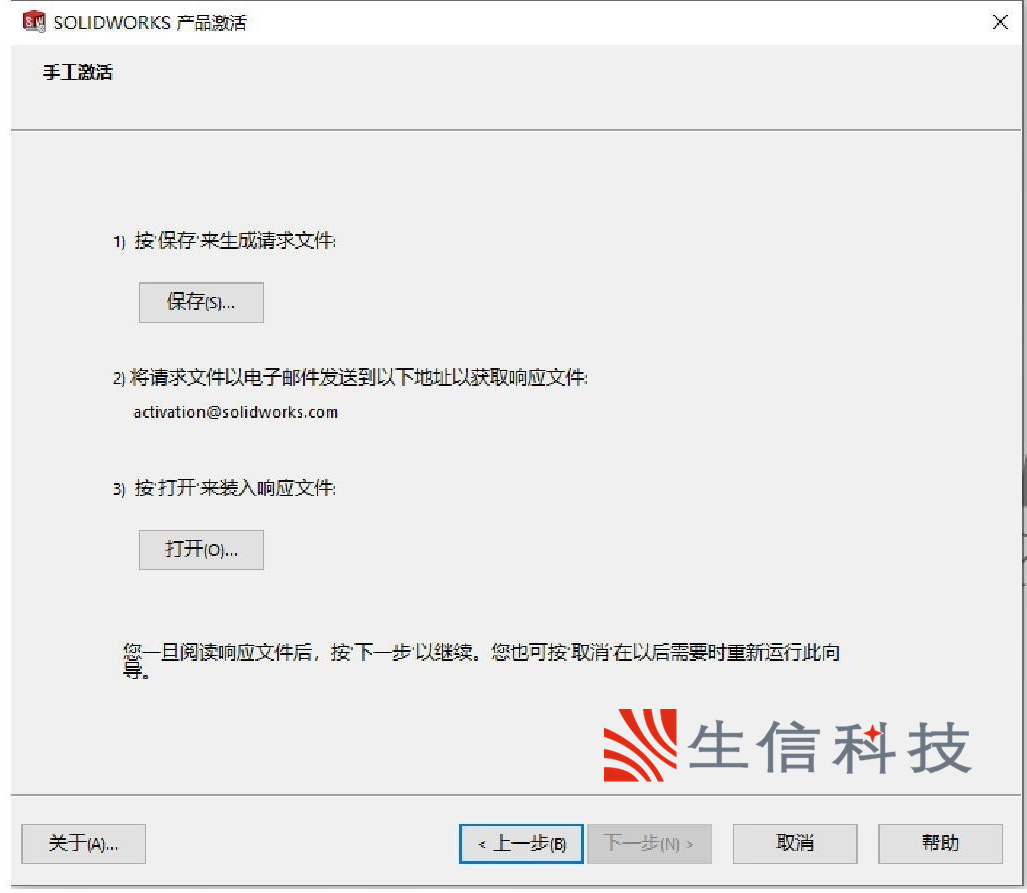

b） 邮件激活：若本机无法连接外网，或自动激活🎧现问题，使用该选项。

i. 保存激活请求文件至本机
ii. 将请求文件做为附件发送邮件至：activation@solidworks.com
iii. 若干分钟后，收到反馈邮件将附件保存，并至激活向导处读取该文件

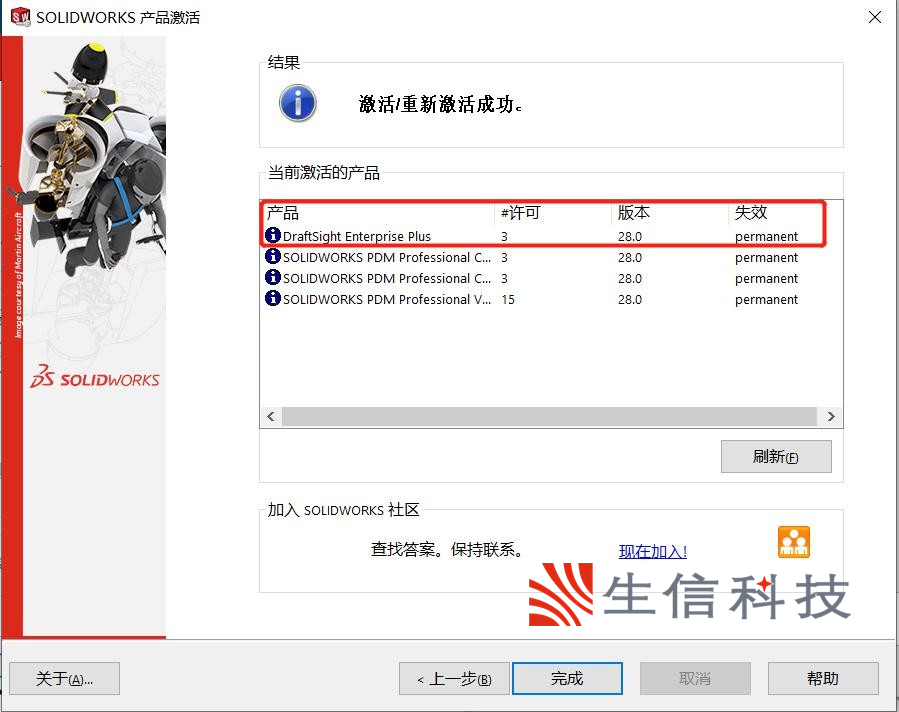

4、 激活完成后单击“完成”即可启动 solidworks，在此界面可以看到软件的维护服务期

以上步骤操作完成后，网络版的服务器端配置完成。

下面就可以安装用户建模使用的客户端了。首先要退出杀毒软件。

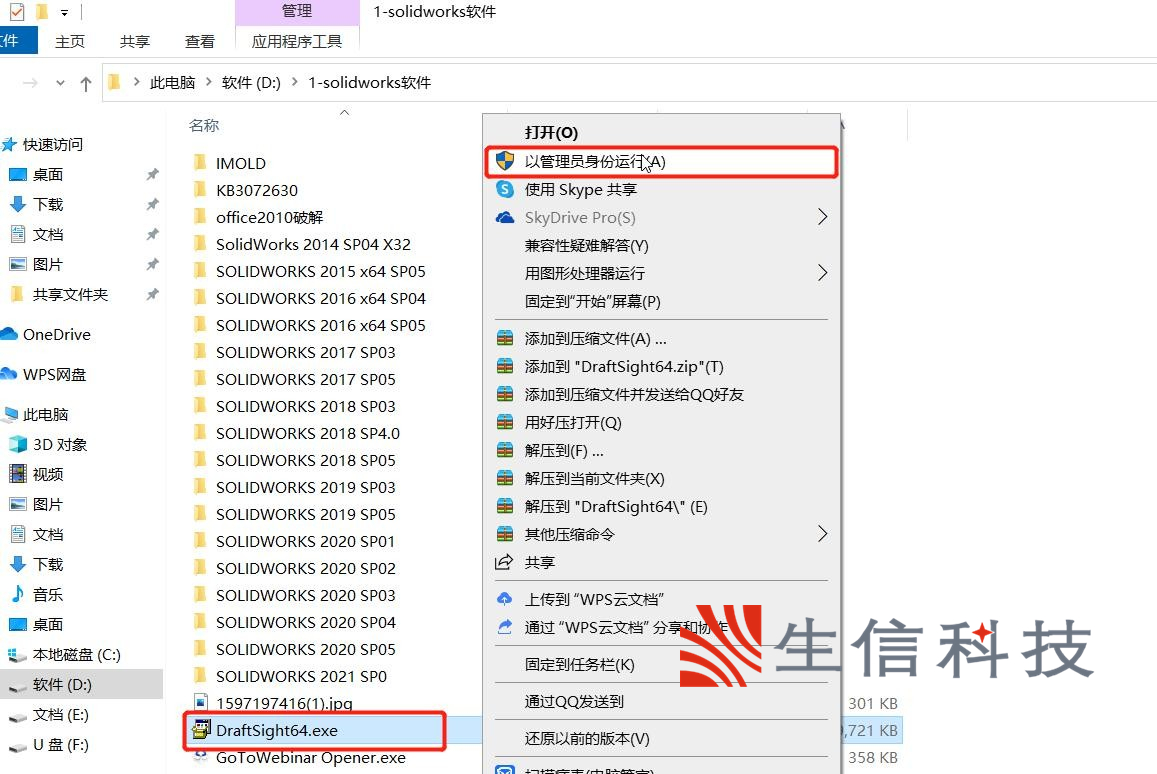

1  运行磁盘里的“DraftSight.exe”程序。

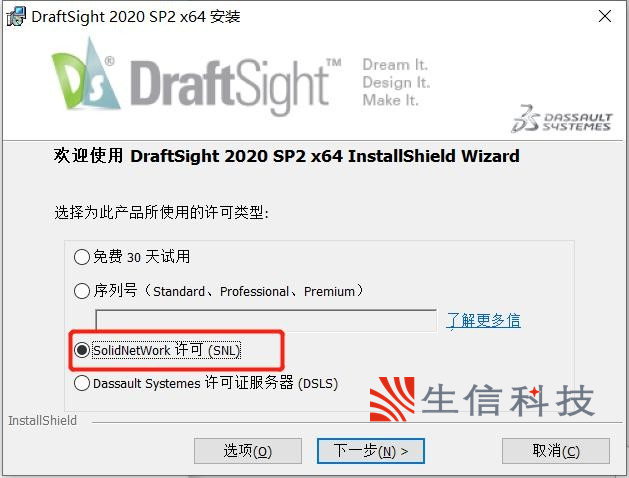

2、 选择“SolidNetWork 许可”。单击下一步。

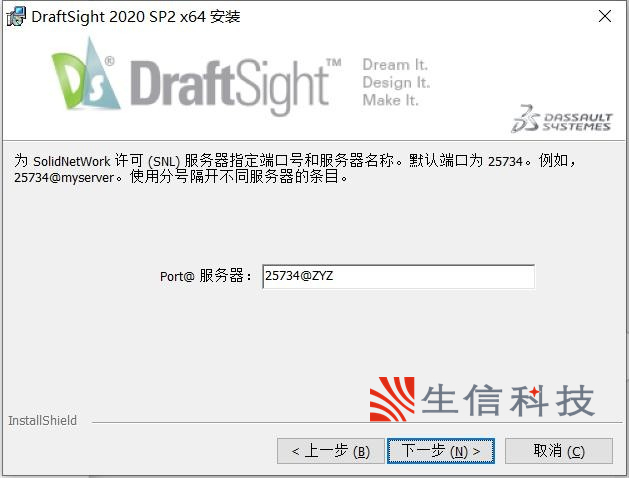

3、由于是安装网络版的客户端，在真正安装应用程序之前需要填写服务器地址来验证和获 得 solidworks draftsight 许可证。服务器地址填写规则为“25734@服务器名称（或者服务器 IP 地址）”。 填写好服务器地址后单击“下一步”进行安装。

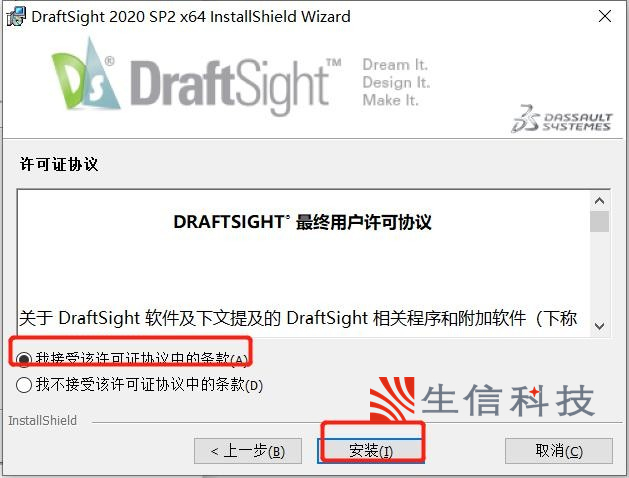

4、选择接受条款，单击安装。

5、系统会自动安装软件。安装完成后🎧现“安装完成”界面。单击“完成”退出安装管理程序。客户端这边不需要进行激活的操作。客户端只需要连接到服务器上就 可以获得许可授权。许可证是依靠服务器上的许可证管理器进行激活和分配的。客户端安装 完成之后可以直接运行 Draftsight 软件进行使用。
