SolidWorks Simulation 有限元分析-升降架分析
发布时间:2021-12-08      信息来源:      浏览次数:

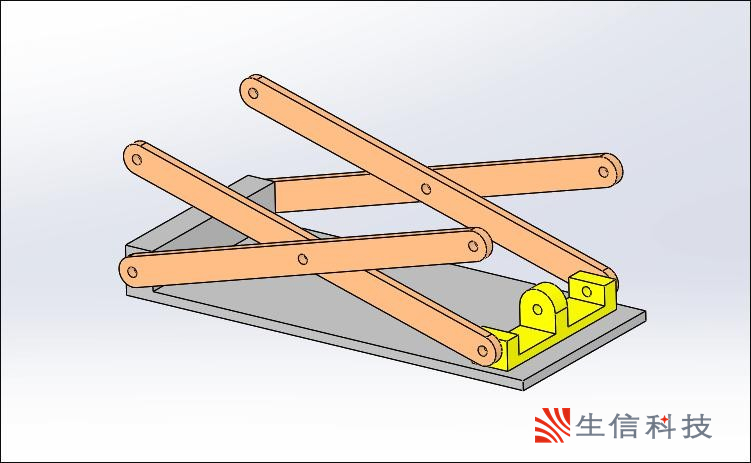

问题描述:一个载重为 1800N 的升降架承受一外部水压柱筒的作用,该水压柱筒与基座上的滑块相连。


simulation有限元分析


1. 打开零件。

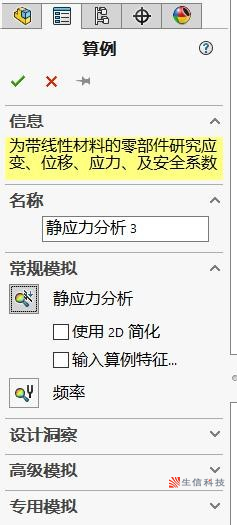

2. 我们新建一个静应力分析的算例,如下图所示。


simulation有限元分析

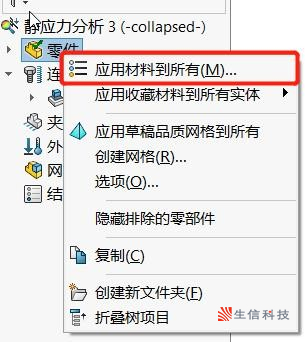

3. 设置材料。我们需要为模型指定模型的材料属性。点击选中模型,鼠标右键选择“应用/编辑材料”。


simulation有限元分析

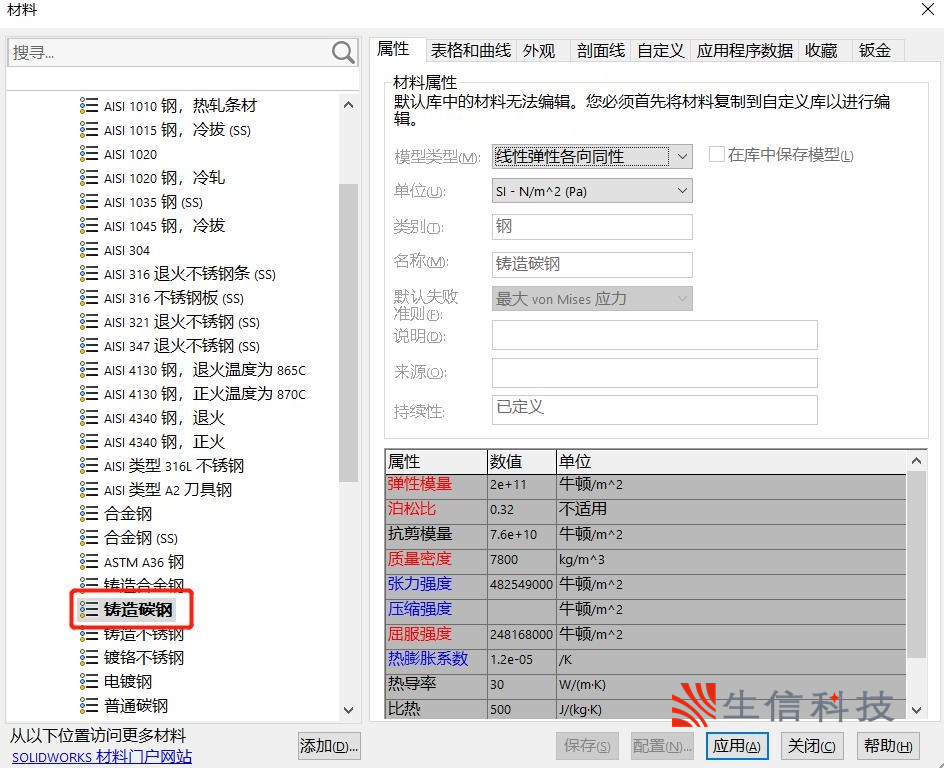

指定模型的材料为铸造碳钢,如下图所示。

solidworks simulation有限元分析

4. 查看装配体的所有接触。下图红色部分有两个面是接触的。

solidworks simulation有限元分析

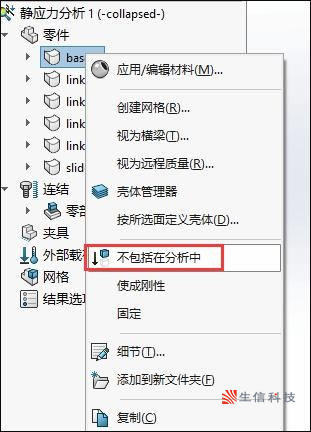

5. 因为我们对 base 的变形和应力不感兴趣,所有我们可以使用“不包括在分析中”命令来取消对 base 的分析。


solidworks simulation有限元分析

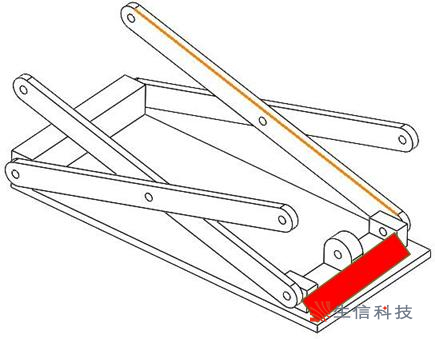

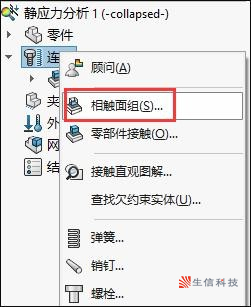

6. 定义虚拟壁。选择“连接”鼠标右键选择“相触面组”。


solidworks simulation有限元分析


类型选择为“虚拟壁”,选择 slider 底面作为组 1,基准面 base plane 作为组 2。

设置壁类型为“柔性”,设置摩擦系数为 0.1,在轴向刚度中输入值:1.6537E+013,正切刚度中输入值:6.2216E+012。


solidworks simulation有限元分析

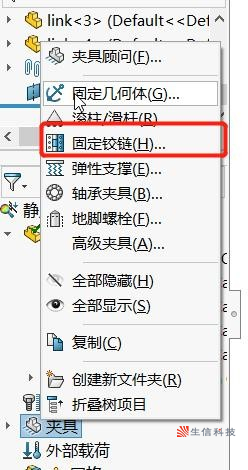

7. 定义铰链约束。右键单击“夹具”并选择“固定铰链”。

solidworks simulation升降架分析

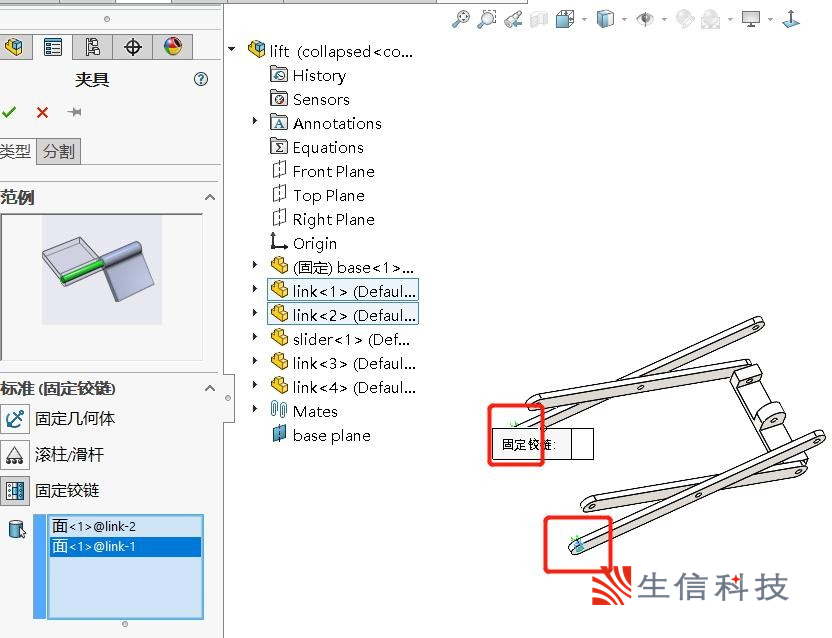

选择如下图所示的两个内圆柱面定义固定铰链约束。


solidworks simulation升降架分析

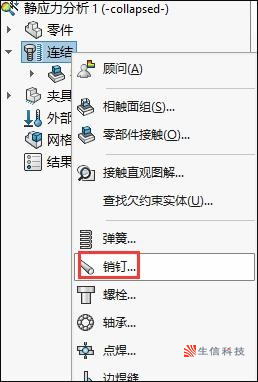

8. 定义销钉接头。


simulation有限元分析

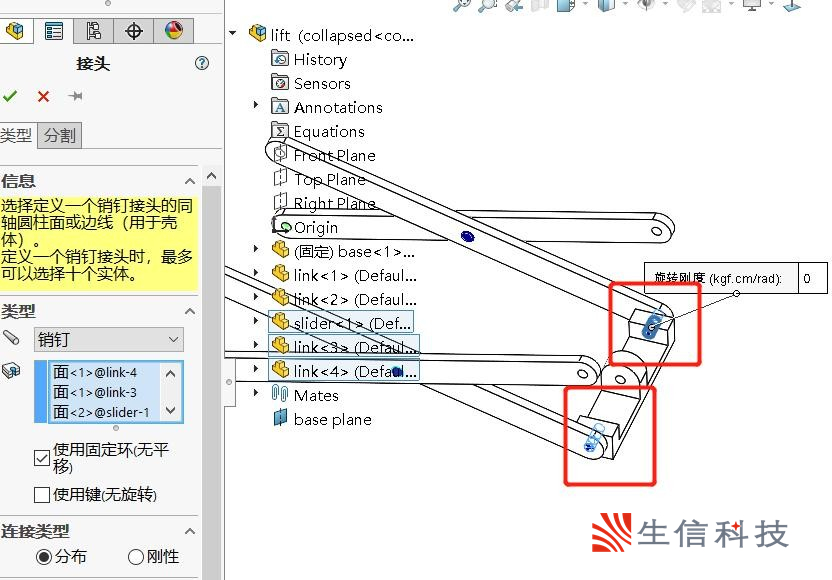

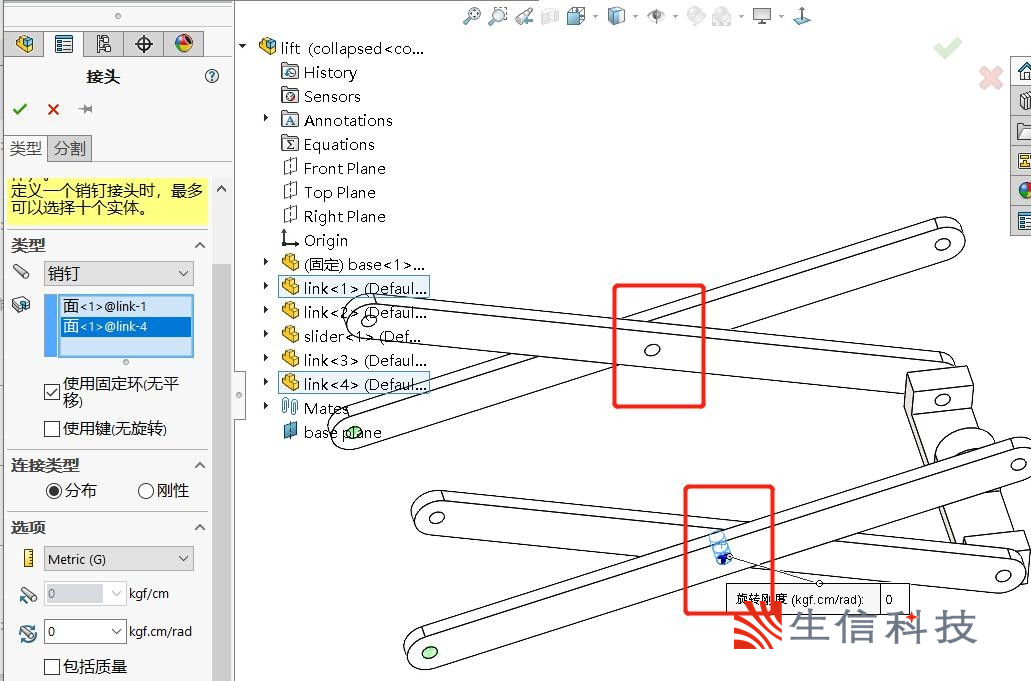

在四个 arm 之间定义两个刚性的“销钉”接头。


simulation有限元分析


在 arm 和 slider 之间定义两个刚性“销钉”接头。


solidworks simulation升降架分析


9. 对 slider 的圆柱面定义约束。

为了模拟水压柱筒提供的推力,选择连接 slider 的圆柱面应约束全局坐标 X 方向平移(与 base 平面平行)。

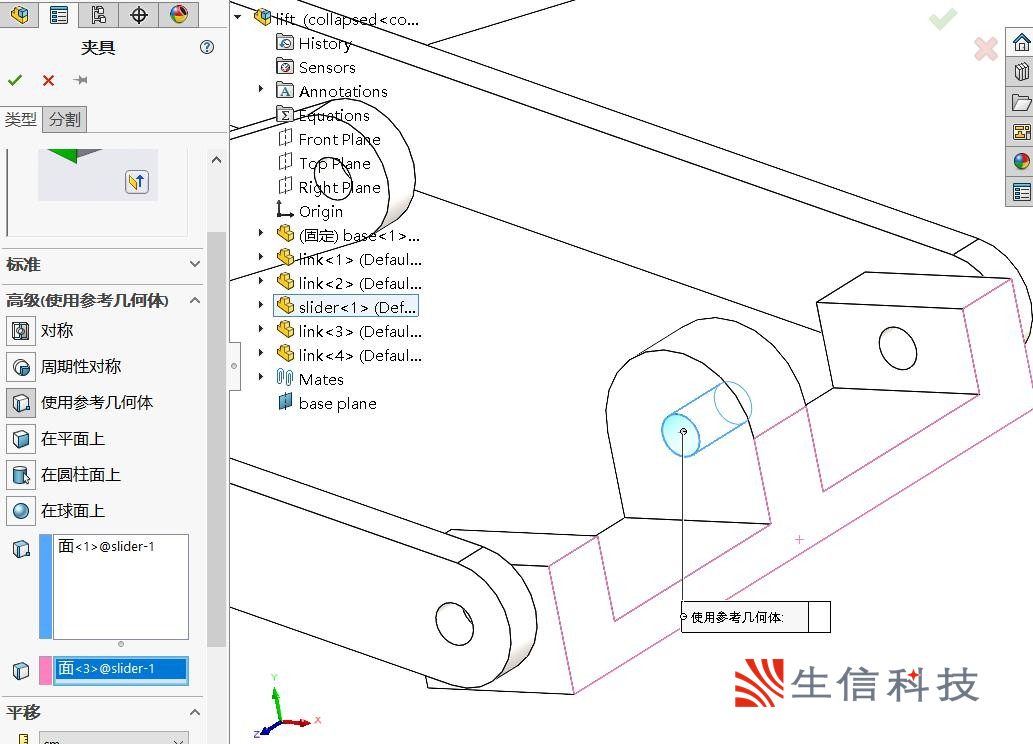

类型选择“使用参考几何体”,依次选择下面的 slider 内圆柱面和 slider 的侧面,并约束 slider 验证 X 方向的运动。

solidworks simulation升降架分析

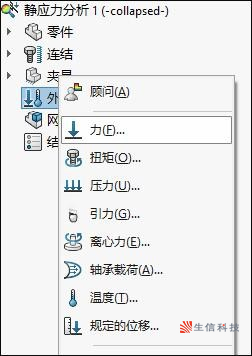

10. 添加外部载荷。模型约束好之后,我们需要向模型施加外部载荷。选择外部载荷, 鼠标右键选择“力”。


solidworks simulation升降架分析

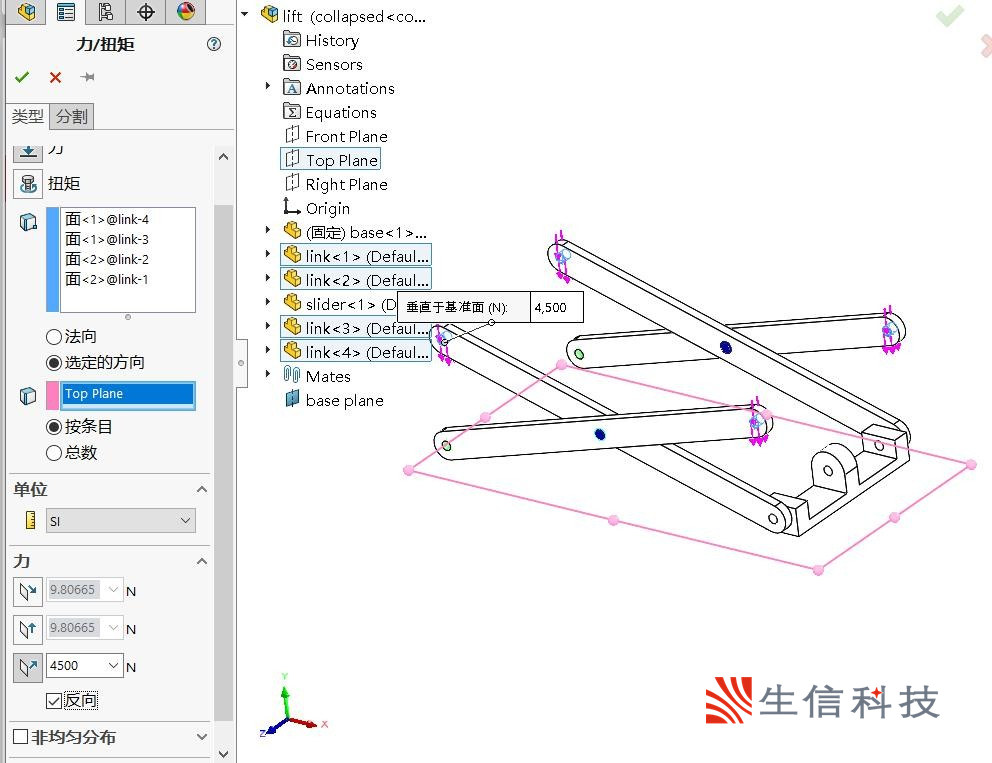

因为总载荷为 1800N,因此每个 arm 上的力为 450N。


solidworks simulation升降架分析

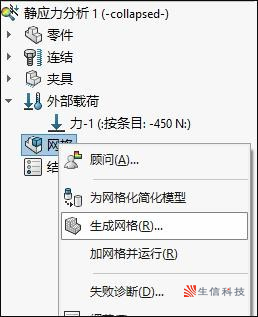

11. 划分网格。


simulation升降架分析

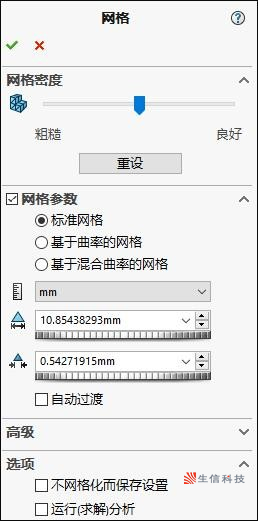

按照如下图所示进行设置。

simulation升降架分析

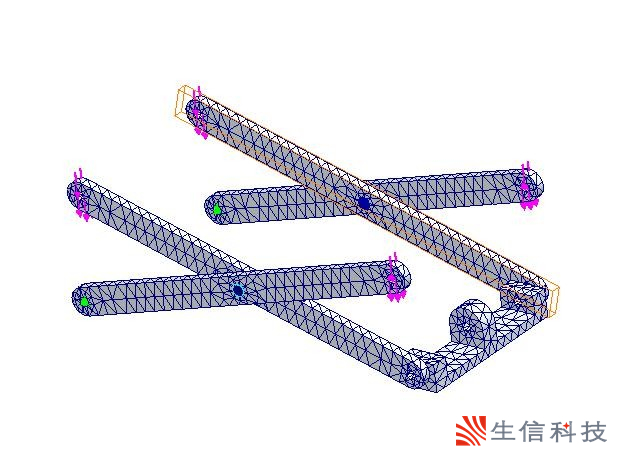

网格划分完成之后如下图所示。


simulation升降架分析

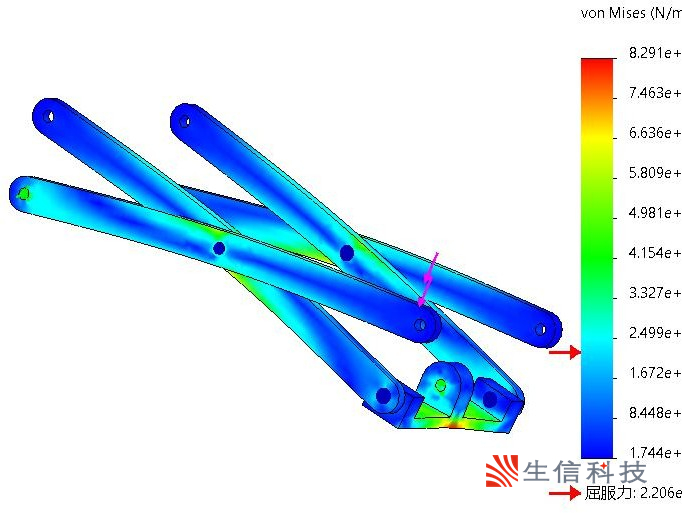

12. 运行分析。我们可以看到蕞大 von Mises 应力值为 82.3MPa,这个值远小于材料的屈服极限 220MPa。

simulation升降架分析

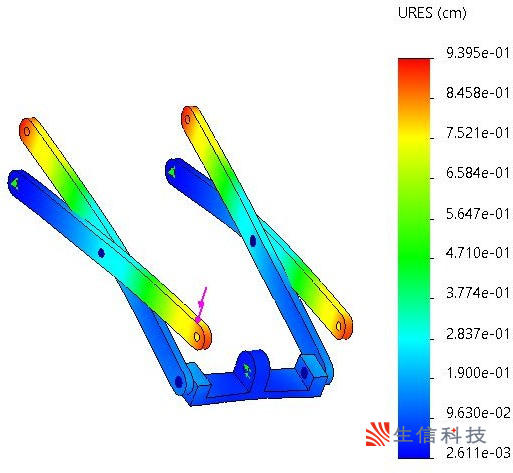

我们可以看到蕞大位移为 0.94mm。

simulation升降架分析

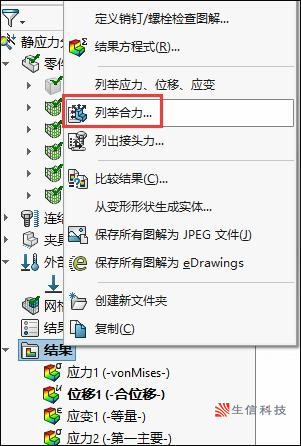

13. 列举 slider 孔的反作用力。


simulation有限元分析

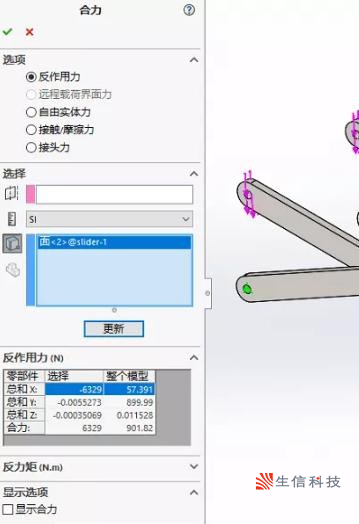

选择“反作用力”,再选择 slider 的内圆柱面,我们可以看到 slider 约束圆柱面 X 方向的反作用力为 6329N。


simulation有限元分析
