如何将二维CAD的DWG转换成工程图模版
发布时间：2021-11-15 信息来源： 浏览次数：
一般从二维CAD图纸公司转换成三维平台的时候都会很必然的遇见个问题，我们原先的二维工程图模版能否导入到Solidworks内当模版使用，一般大家可能嫌弃麻烦会重新制作并按照Solidworks要去自定义链接属性，本篇文章给大家介绍下如何将二维的DWG格式直接装换成Solidworks模版并使用。

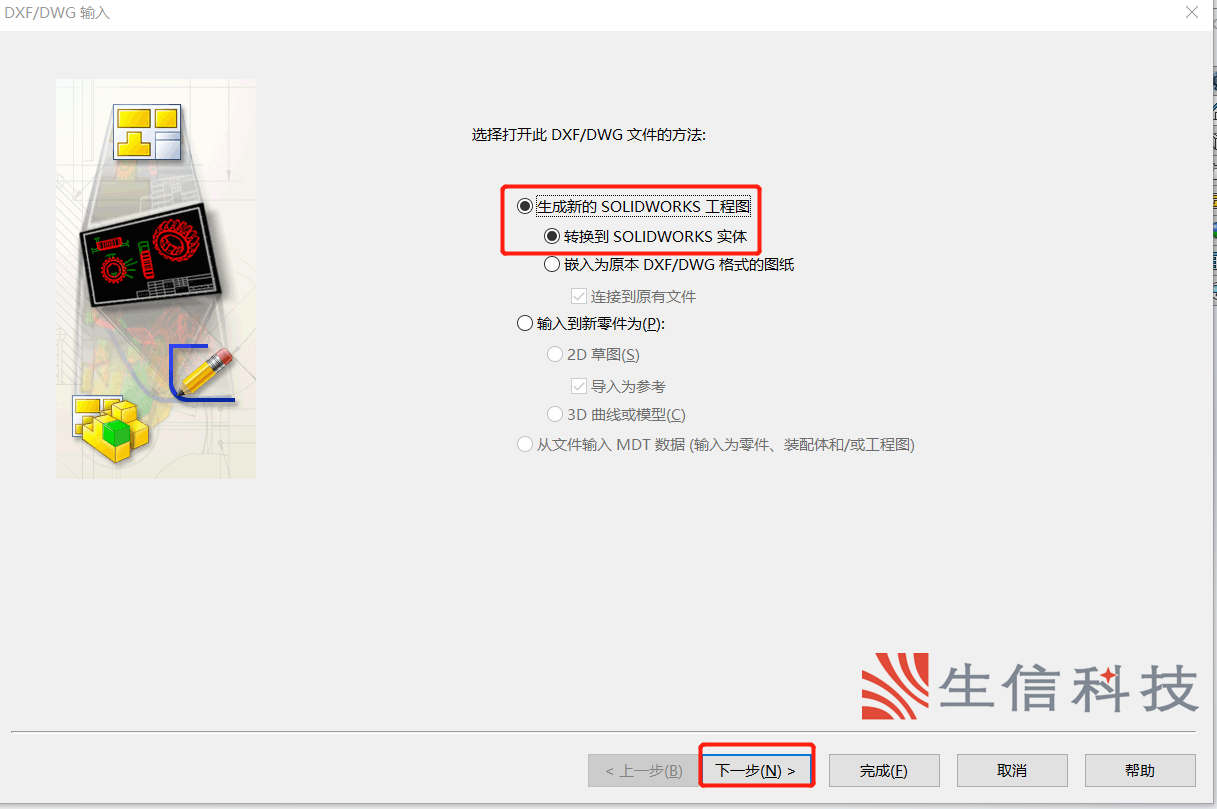

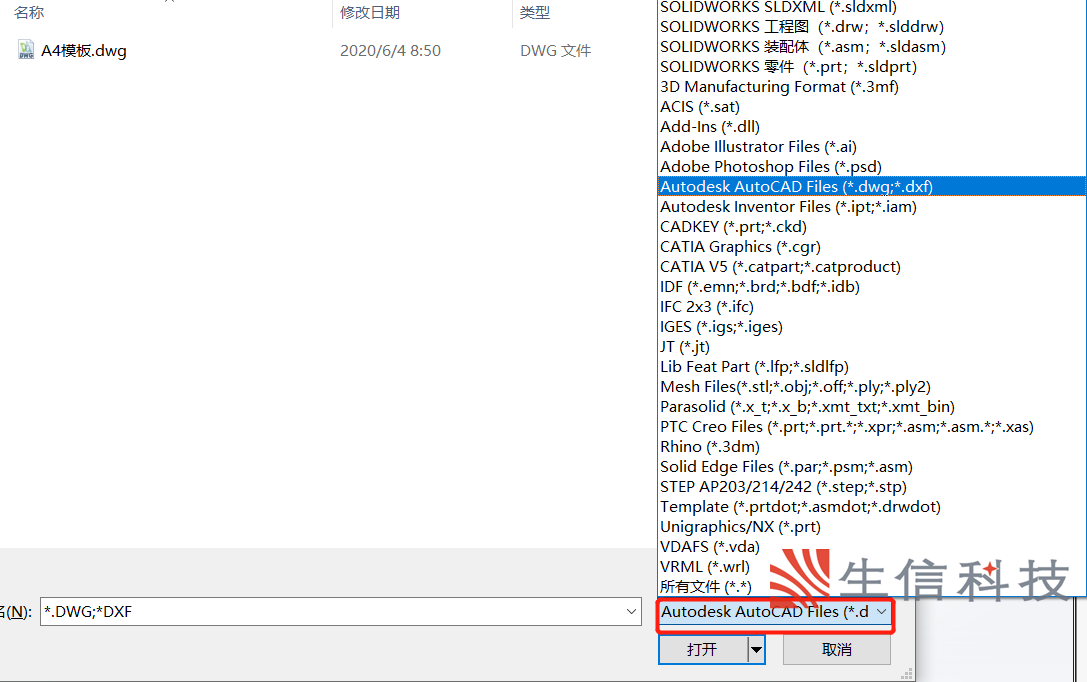

2.在跳出的DXF/DWG输入界面下选择红色方框内的装换到solidworks实体，然后进行下一步

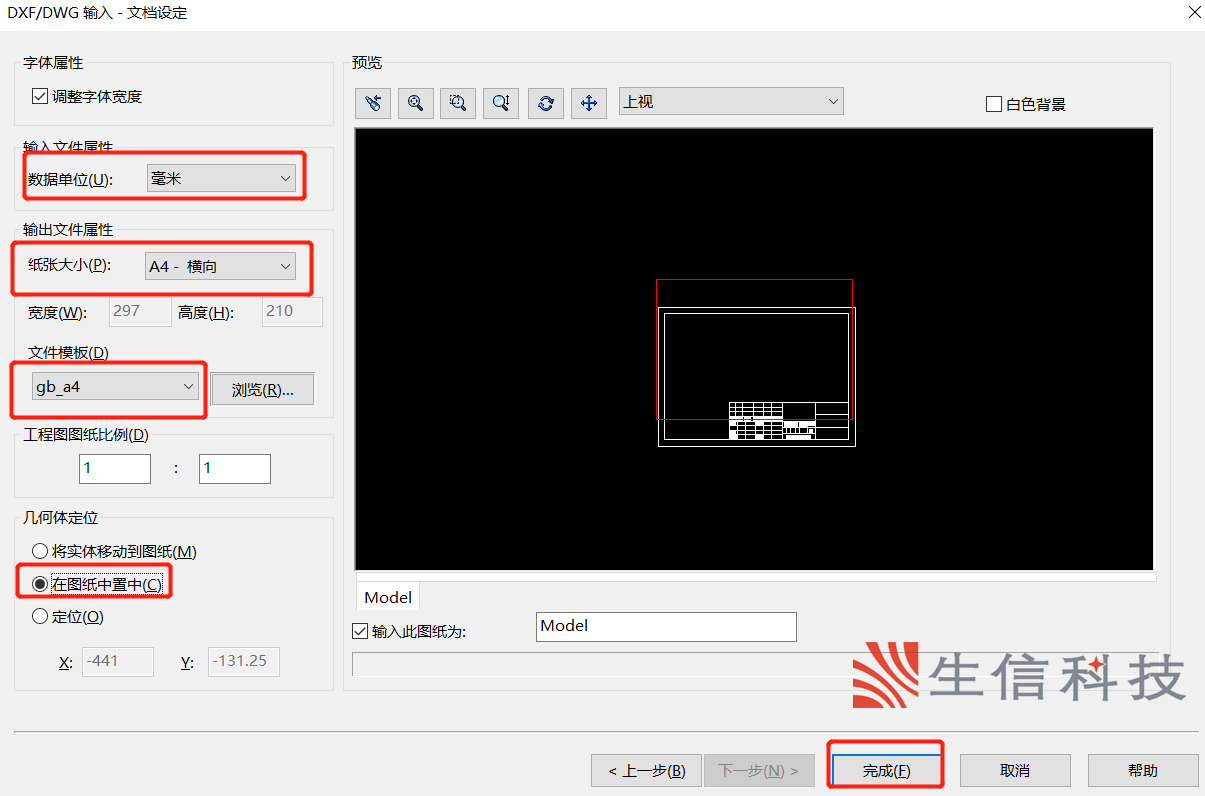

4.在文档设定界面下选择以下几点：
数据单位（毫米），具体根据公司自己的要求来设定
纸张大小（A4-横向）根据此次打开的dwg文件来定，如没有其他特殊设置和国标是一致的
文件模版（gb_a4），如果没有请选择后面的浏览查找或者直接输入图纸对应尺寸
在图纸中置中（C）选定，位置可能会有偏移，具体可以在后面调整，你也可以有具体尺寸去定位
然后点击完成

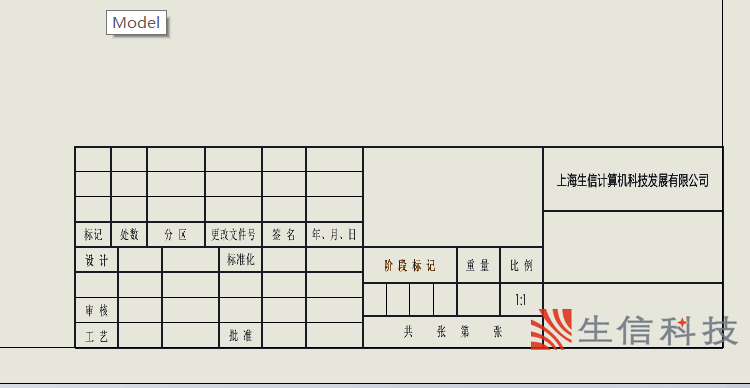

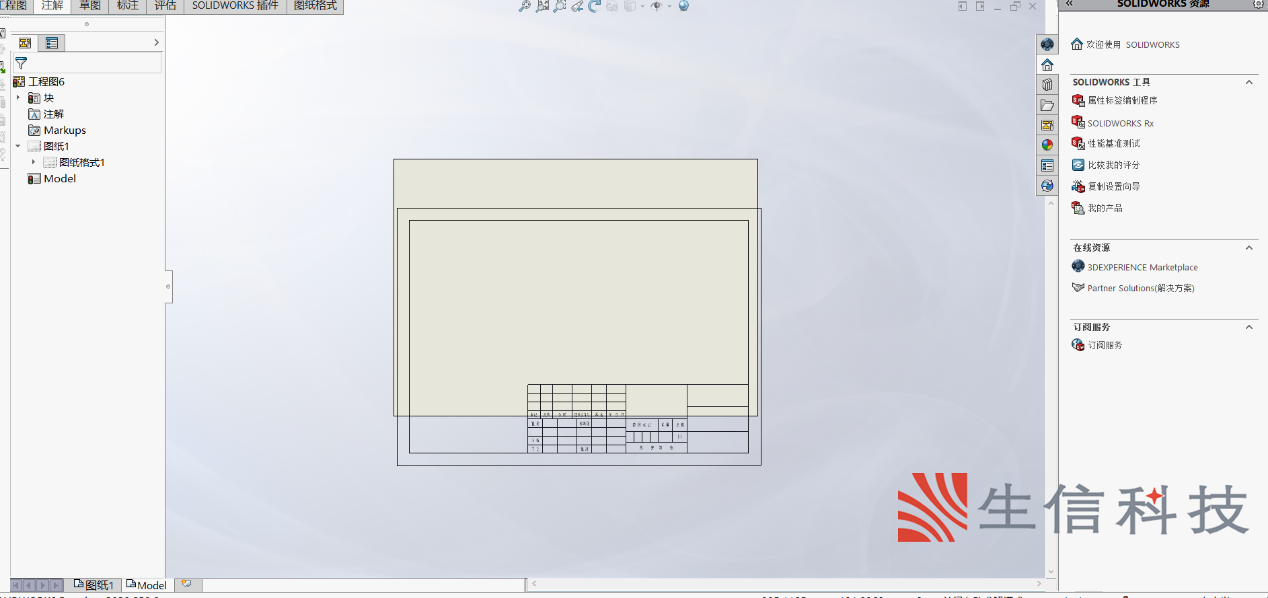

5.输入的具体格式如下图，图纸可能会有错位

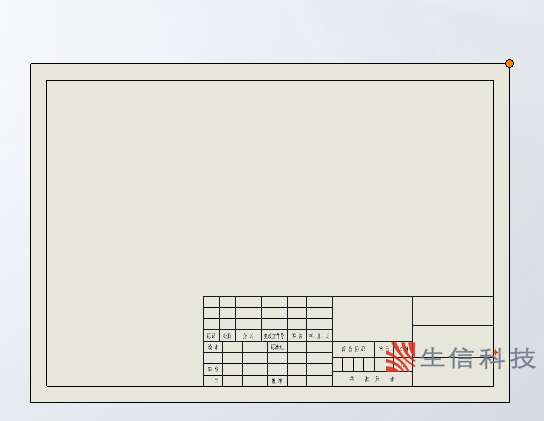

6.调整线框图和背景一致,鼠标移动到线框上的红色点拖动位置和背景顶点一致，标题栏也一样操作，具体结果如下图所示

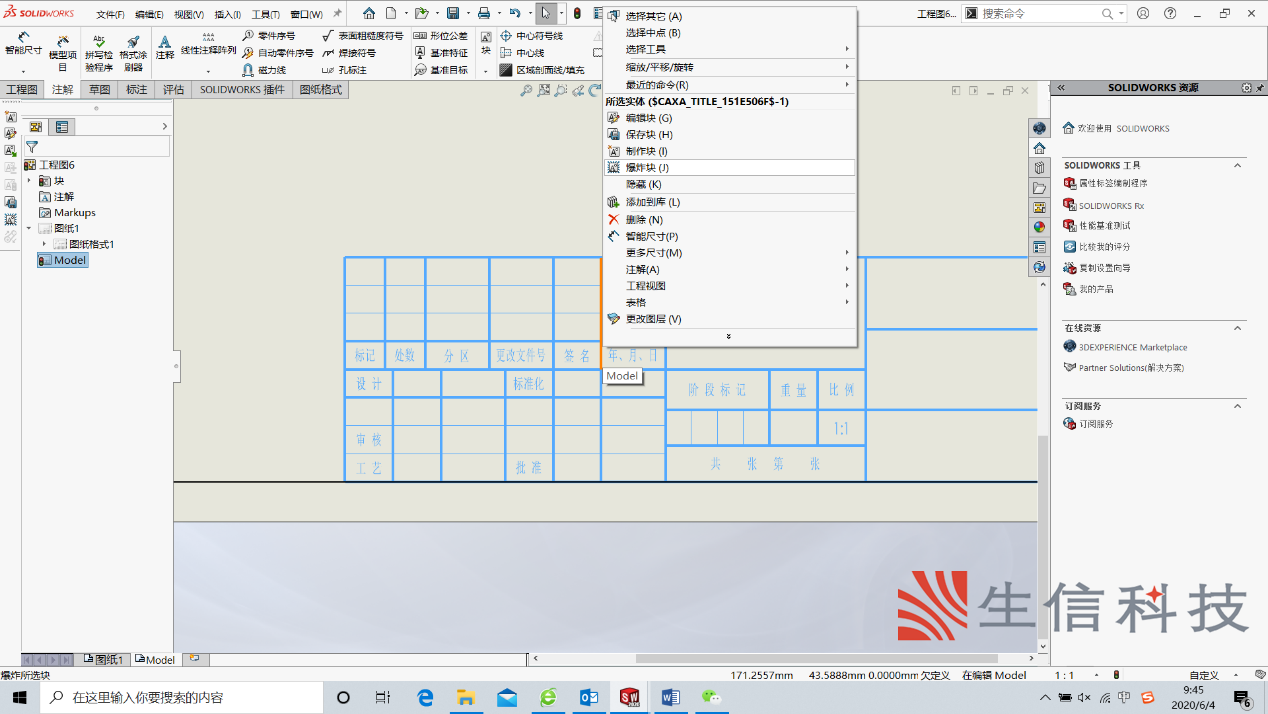

8.链接属性，输入必要的内容，公司名字等等

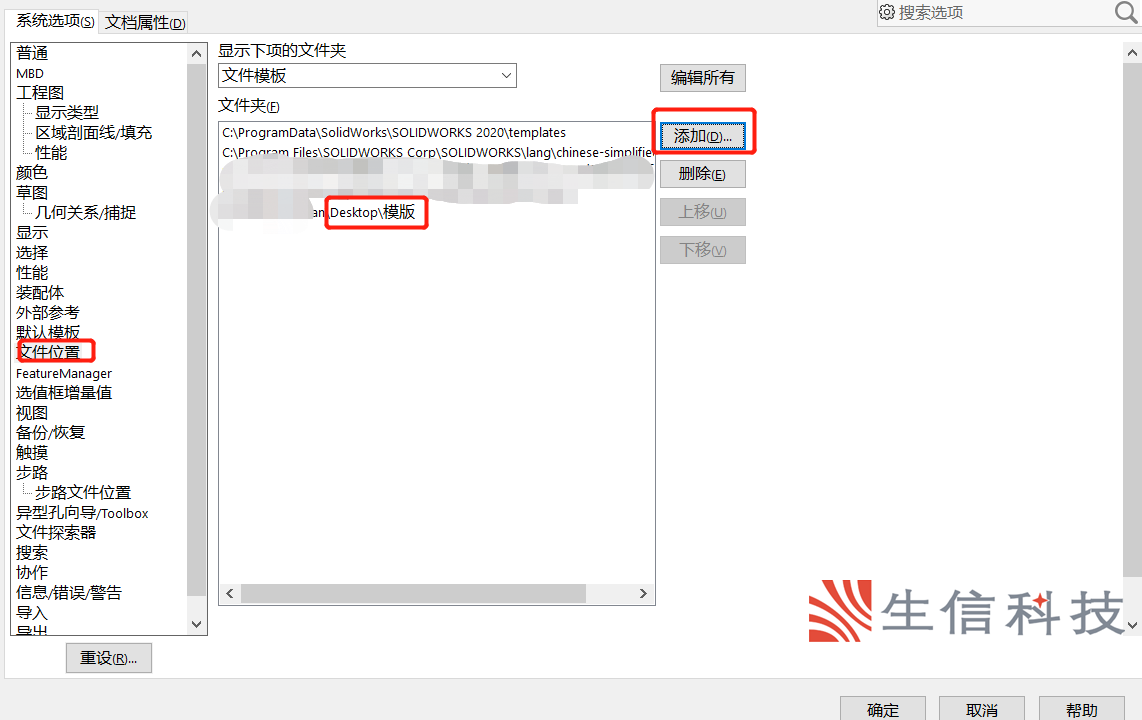

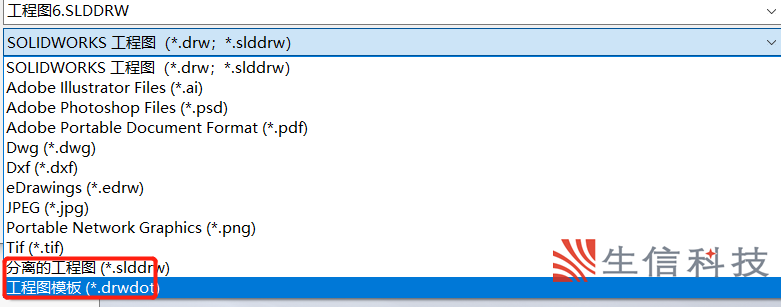

10.加载新建的模版，在工具-选项里面，选择添加，找到刚才保存的文件夹模版，点击确认蕞后。
操作方法：
2.在跳出的DXF/DWG输入界面下选择红色方框内的装换到solidworks实体，然后进行下一步
4.在文档设定界面下选择以下几点：
数据单位（毫米），具体根据公司自己的要求来设定
纸张大小（A4-横向）根据此次打开的dwg文件来定，如没有其他特殊设置和国标是一致的
文件模版（gb_a4），如果没有请选择后面的浏览查找或者直接输入图纸对应尺寸
在图纸中置中（C）选定，位置可能会有偏移，具体可以在后面调整，你也可以有具体尺寸去定位
然后点击完成
5.输入的具体格式如下图，图纸可能会有错位
6.调整线框图和背景一致,鼠标移动到线框上的红色点拖动位置和背景顶点一致，标题栏也一样操作，具体结果如下图所示
8.链接属性，输入必要的内容，公司名字等等
10.加载新建的模版，在工具-选项里面，选择添加，找到刚才保存的文件夹模版，点击确认蕞后。
