在我们的设计过程中，有很多的时候螺纹规格在机械设计手册上没有，而我们的SolidWorks软件里面录制的都是符合标准的的螺纹，至于其他的特种或者超出的规格需要我们设计人员去手工添加，以下介绍我们装饰螺纹线新规格的添加方法，至于很多人问为什么SolidWorks软件需要使用装饰螺纹线，而不建议使用真实螺纹线，这是关于到软件的运行，这里不做详讲解

使用装饰螺纹线

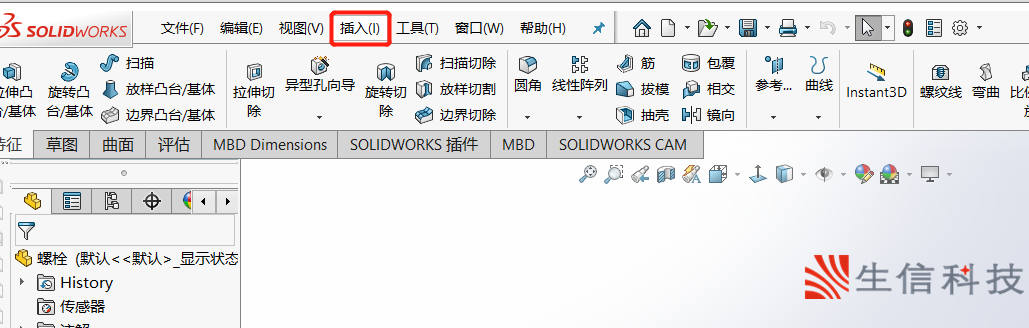

在SOLIDWORKS装饰螺纹线的做法插入-注解-装饰螺纹线，

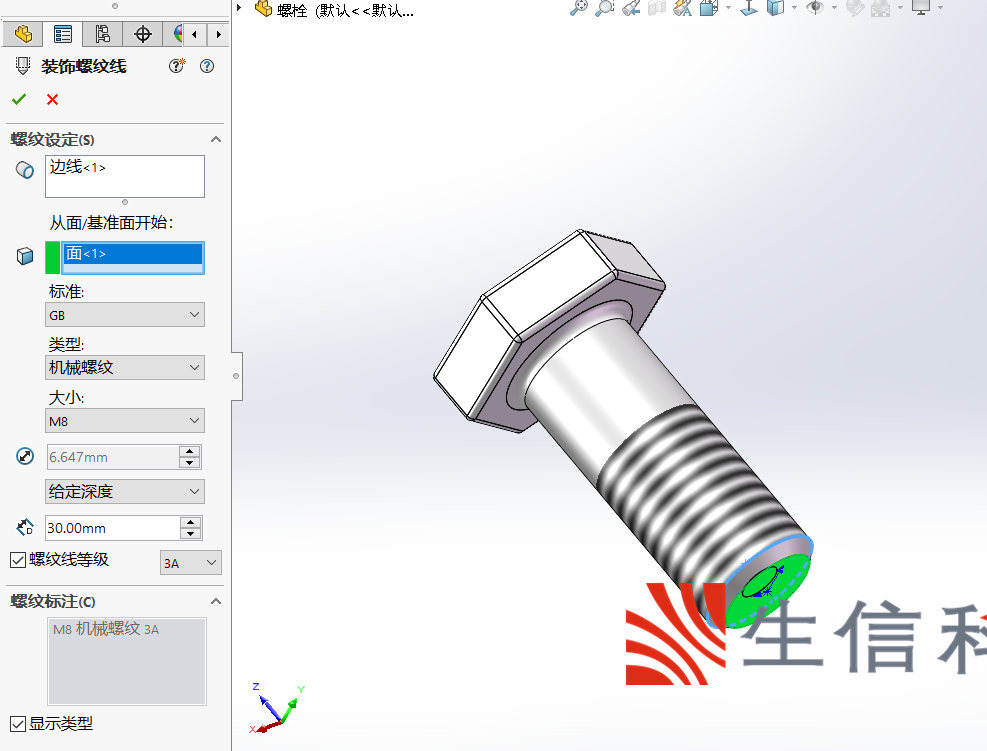

在输入界面里面输入相关数值，标准/类型/规格等等。

添加新规格的装饰螺纹线

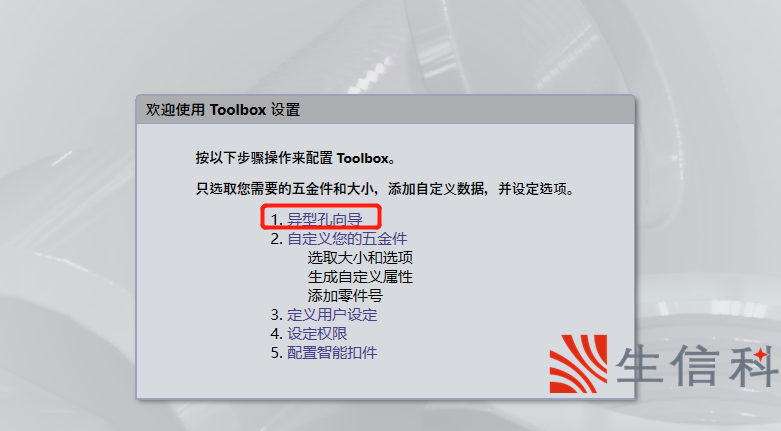

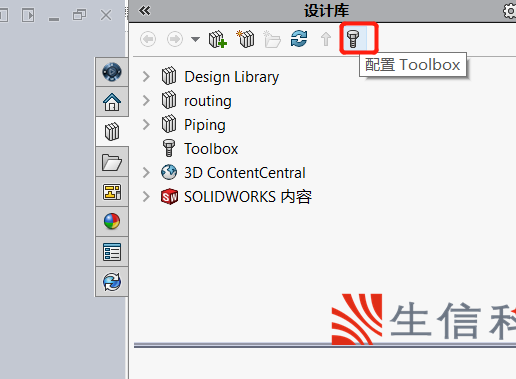

我们以M68螺纹为例，打开软件后-在设计库里面选择红色方框里面的配置Toolbox，然后选择1.异型孔向导，在里面找到GB然后点击进去

选择螺纹孔，里面有很多的已经录制好的GB的标准（如果GB标准当年有新标准，当年的Solidwokrs就会录制进去）

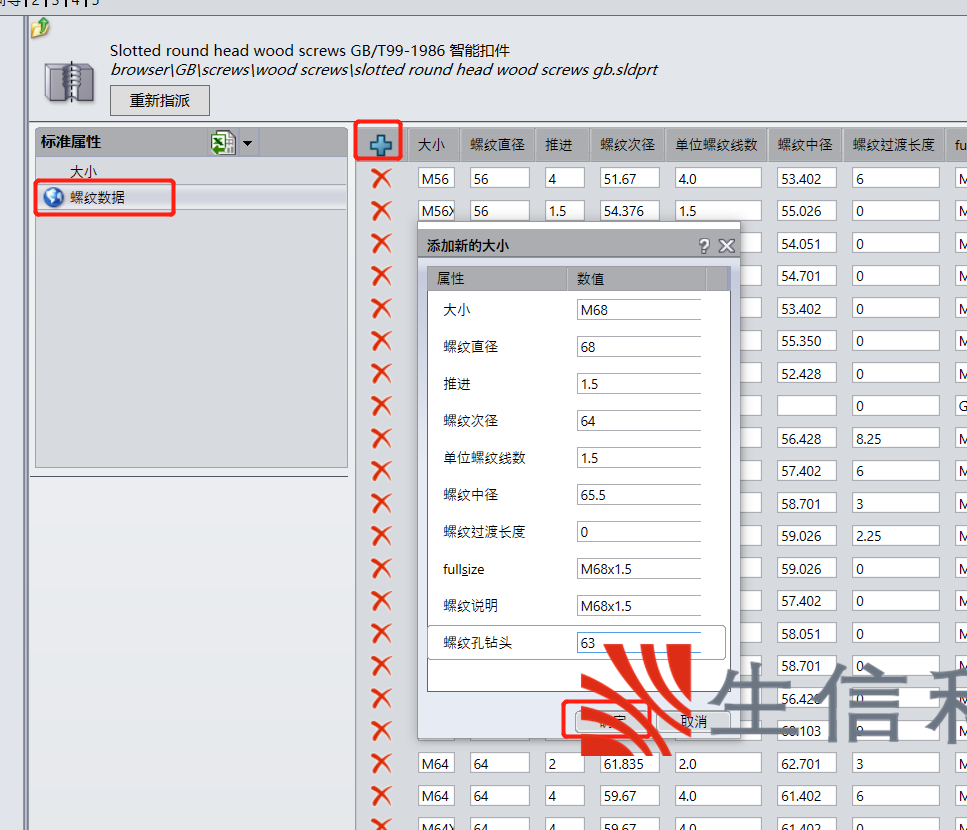

选择添加，在添加新的大小里面输入以下数值，然后确定。

然后再点击螺纹数据-添加-输入相关的数值，根据自己的需要添加，然后点击确认，然后通过检查大小和螺纹数据看是否成功添加，蕞后点击左上角的保存

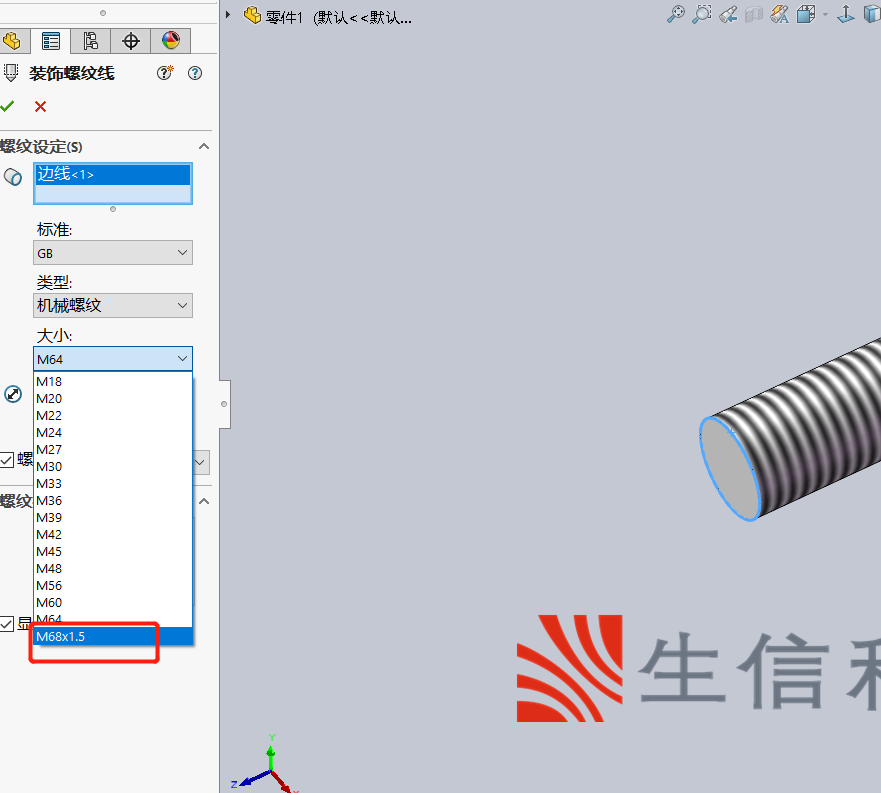

使用选择大小里面就含有M68x1.5规格就可以了

总结：

以上通过添加特种螺纹规格可以满足不同的需求，通过这样的设置在我们工程图纸里面输出也是一样的规格，节省了很大的一部分设计时间
