大家都知道一般软件里面的BOM很重要，直接可以传递给ERP或者PLM，如何做一个符合需要的BOM模板就显得尤为重要，这里需要注意的是BOM是直接体现公司清单，所以需要注意，它需要跟公司内部和外部材料明细表相对应，所以它需要关联到零件属性、装配体属性和工程图属性；下面我们详细讲解下BOM表格的制作。

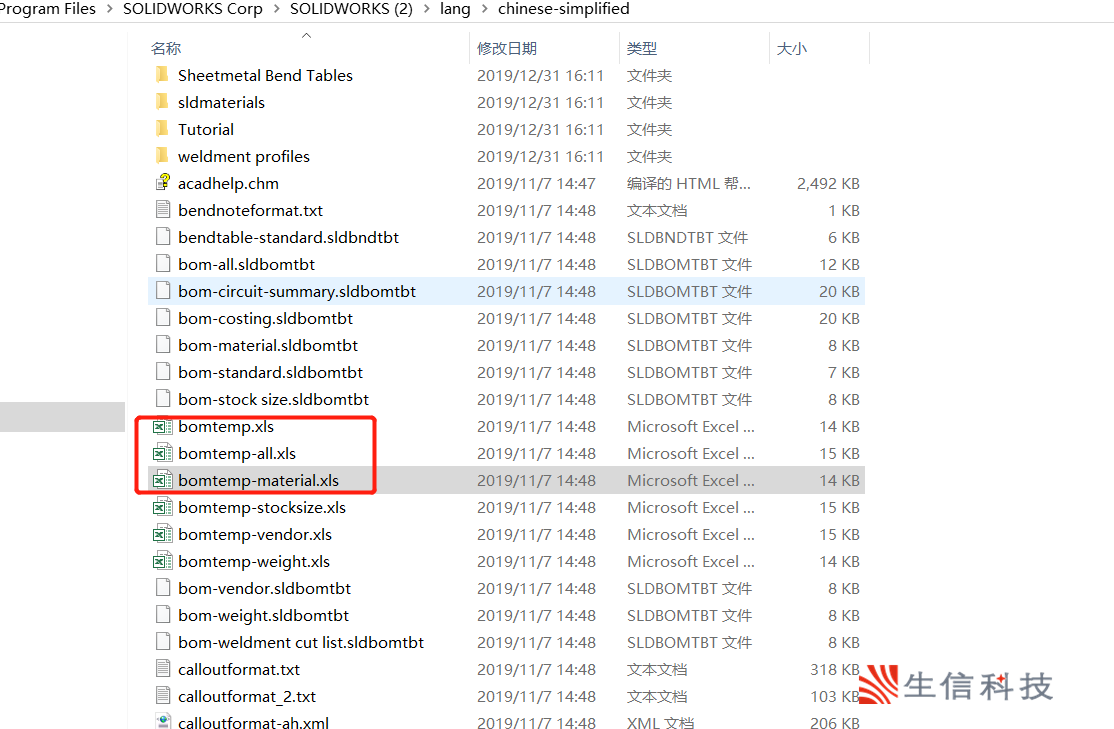

 软件本身是含有基础的模版，位置：安装目录:\Program Files\SOLIDWORKS Corp\SOLIDWORKS \lang\chinese-simplified，它的格式一般为gb-bom-material.slidbomtbt.

制作BOM表格分二种方式：直接修改内置的BOM模板和导入制定好的EXCL表格然后进行修改，下面详细介绍下两种设计方法：1． solidworks内置的适合国际通用的bom模版，我们 可以通过修改这个bom表格模板，上述图片是表格模板的默认位置。

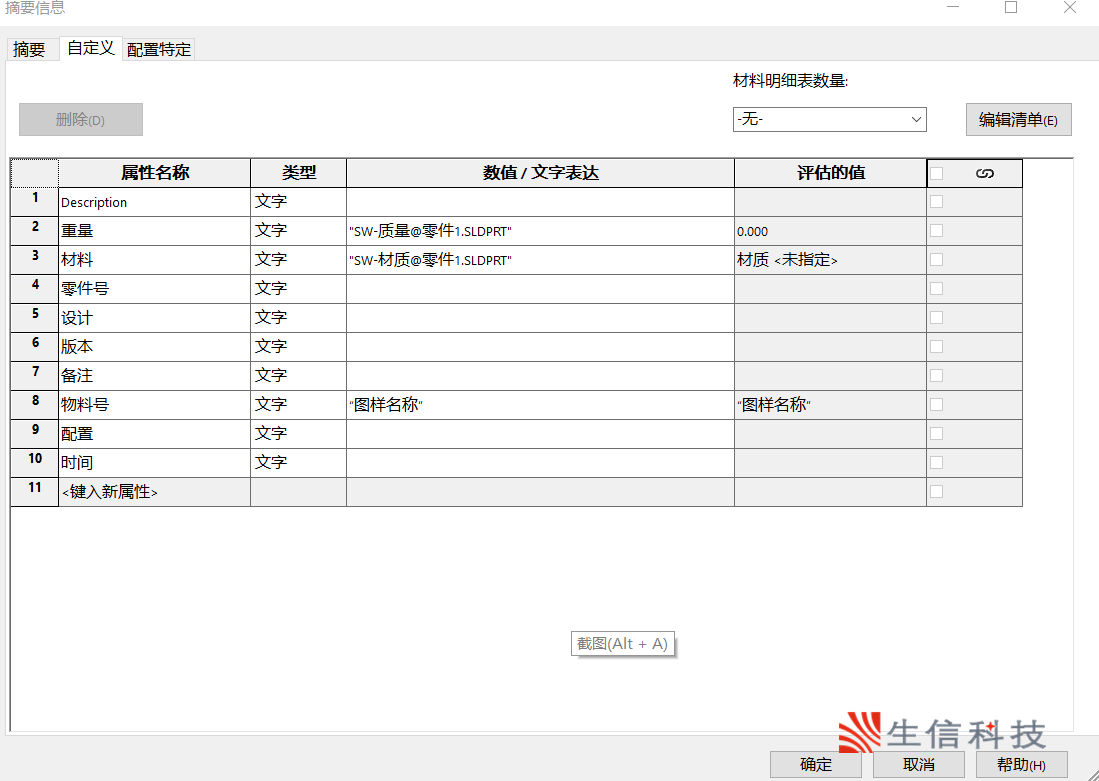

<1>首先需要设置零件模板，通过下图在文件属性下修改（按照公司要求填写），然后保存模板，蕞后再调用。



<2>其次需要设置装配体模板，通过下图在文件属性下修改（按照公司要求填写），设置和使用的方法按照零件设置方法。

<3>设置工程图模板，通过下图在文件属性下修改（按照公司要求填写），然后保存模板，蕞后再调用，其他设置我们这里就不一一详细讲解了

以上为模板设置的一些简单介绍，如果大家需要详细了解请与我们生信科技公司联系，下面详细介绍下材料明细表的制作：

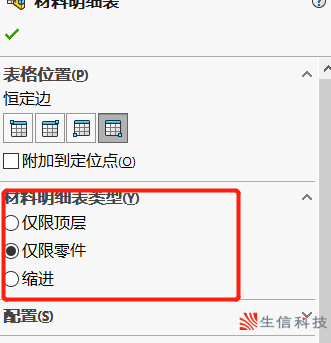

打开工程图生成一个装配体视图，选择 插入菜单-表格-材料明细表，材料明细表类型选择仅零件。点击确定生成材料明细表

备注：此次有三选项

  1.顶层，只代表顶层零件和装配体，子装配体只显示名字，不显示子装下的单个零件名

  2.零件，显示所有零件

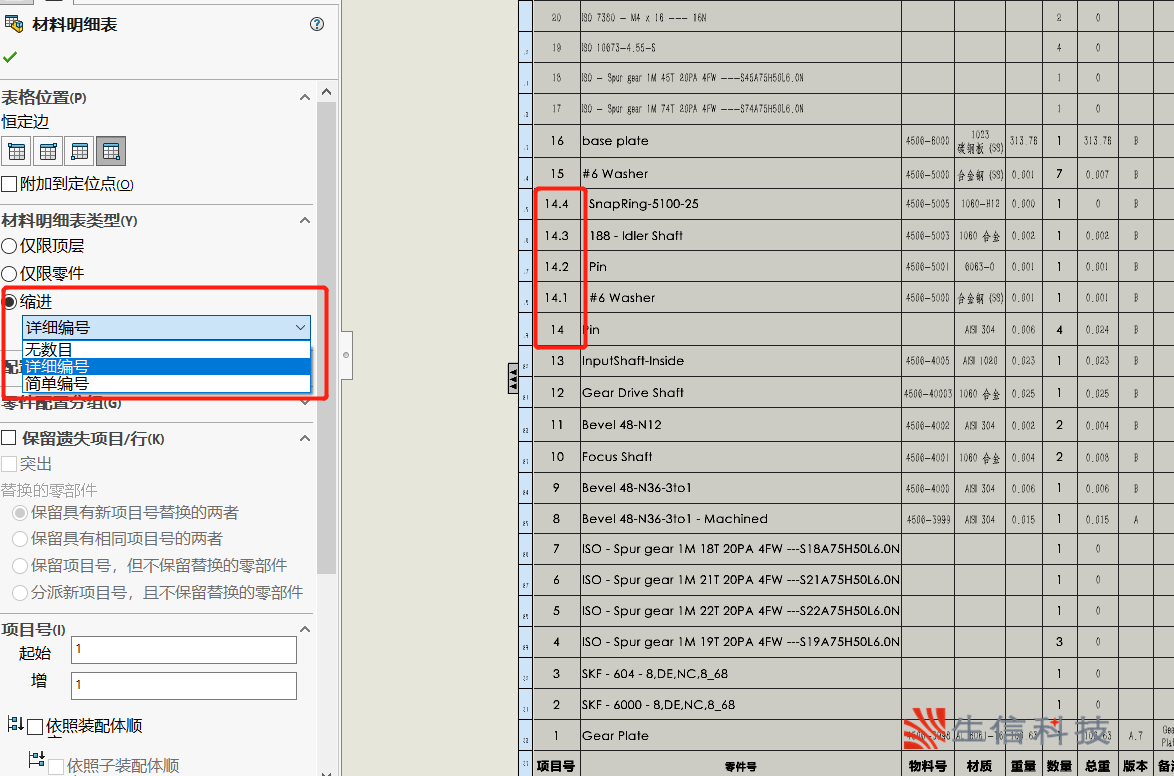

  3.缩进：分层次显示零件和装配体

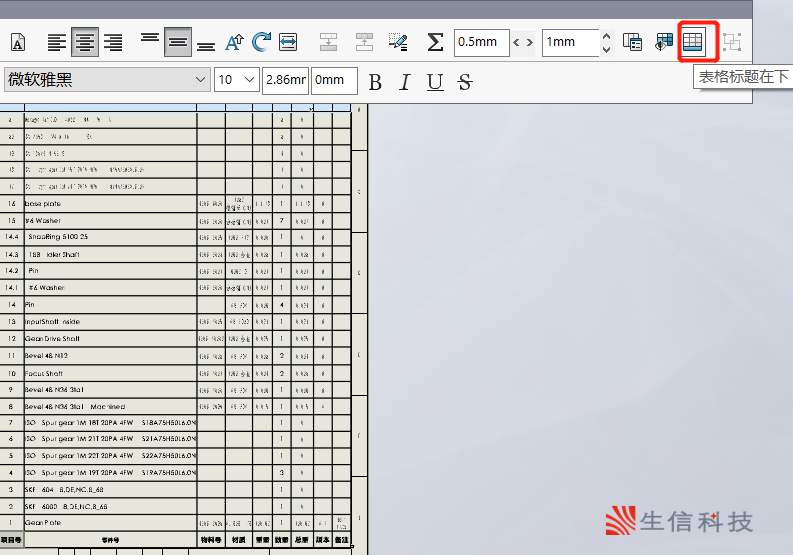

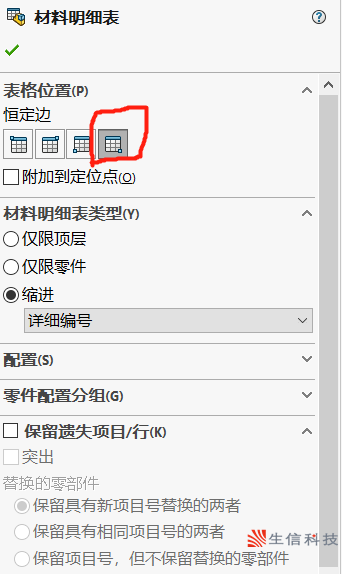

在显示的表格内调整好自己的属性，比如列宽，行高等，自定义属性链接好工程图的内部属性，这里大家根据要求调整。定位到左下，选择标题栏在下，完成定义后在表格上右键另存，修改名字并保存，调整项目栏在下

使用，再次重新打开工程图调入装配体，选择插入-表格-材料明细表，在选择框内选择新的模版就可以方便使用。

2.第二种BOM表格制作方法

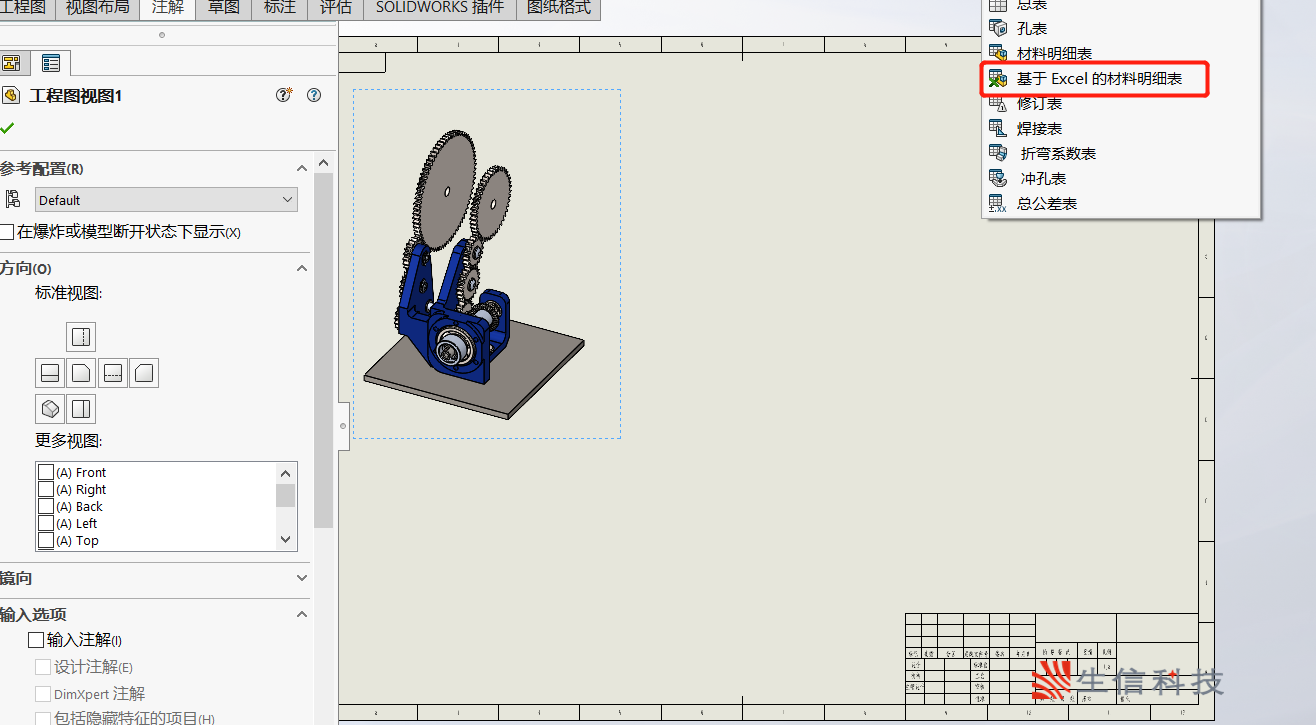

编辑好的EXCEL表格内容，然后直接在插入表格-基于EXECL的材料明细表

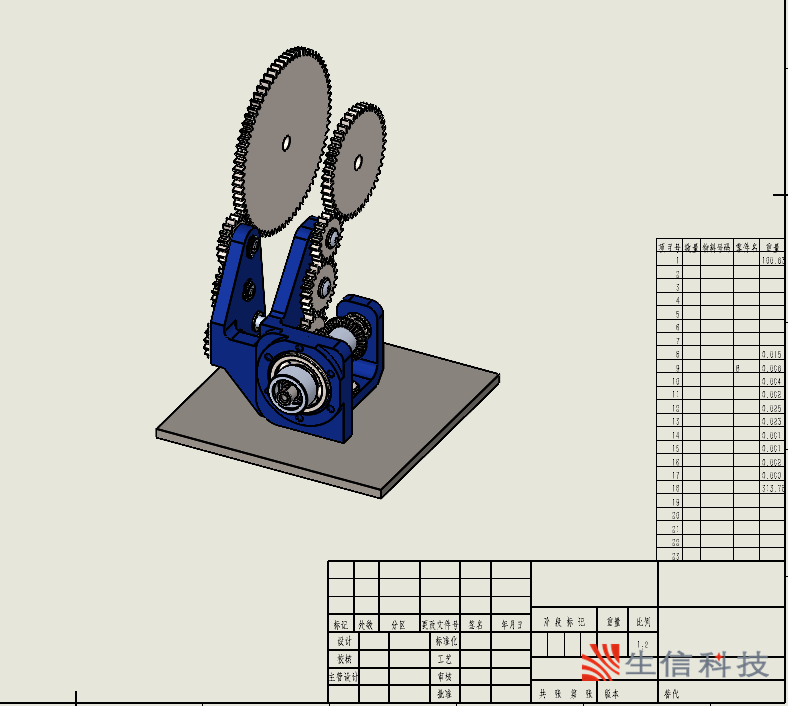

然后直接插入就可以

好处：

可以减少人工统计产品的时间和出错率，输出方便，实现机械设计一体化的一个重要环节况，模拟的计算更去趋向于实际
